Сварочный аппарат – что это такое, устройство, принцип работы, как выбрать и пользоваться, особенности использования?

Сварочный аппарат — ключевой инструмент в строительстве и ремонте, позволяющий соединять металлические и другие элементы конструкций. В статье рассмотрим устройство и принцип работы различных типов сварочных аппаратов: выпрямителей, трансформаторов, инверторов, точечных, плазменных и лазерных моделей. Также поделимся рекомендациями по выбору сварочного оборудования и правилами безопасного использования, что поможет сделать осознанный выбор и повысить качество работ.

Что такое сварочный аппарат?

Речь идет о источнике питания для сварочной дуги, который является ключевым элементом в процессе создания неразъемных соединений. Существует множество типов таких устройств – сварочный аппарат для домашнего использования отличается компактными размерами и подходит для частных нужд. В то время как на промышленных объектах применяют крупногабаритное оборудование, способное соединять газопроводы, детали автомобилей и многое другое.

Сварка находит применение в самых различных сферах, начиная от микроэлектроники и заканчивая массивными конструкциями. В последние годы технологии сварки претерпели значительные изменения, что значительно расширило их возможности. Теперь сварка может выполняться не только на производственных площадках, но и в полевых условиях, под водой и даже в космосе.

Сварочный аппарат представляет собой устройство, предназначенное для соединения металлических деталей с помощью сварки. Эксперты отмечают, что основными компонентами аппарата являются источник питания, трансформатор или инвертор, а также система управления. Принцип работы заключается в создании электрической дуги, которая расплавляет металл, обеспечивая прочное соединение.

При выборе сварочного аппарата важно учитывать тип сварки, которую планируется выполнять: MIG, TIG или MMA. Также следует обратить внимание на мощность устройства, его мобильность и дополнительные функции, такие как регулировка тока и защиты от перегрева.

Пользоваться сварочным аппаратом необходимо с соблюдением мер безопасности: использование защитной маски, перчаток и специальной одежды. Эксперты подчеркивают, что правильная настройка и практика являются ключевыми факторами для достижения качественных результатов в сварочных работах.

Как правильно выбрать сварочный аппарат? Урок 1

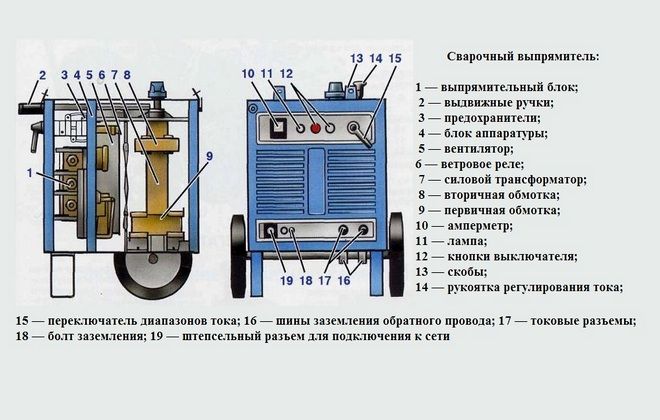

Устройство сварочного аппарата

Этот агрегат включает в себя несколько ключевых компонентов:

1. Выпрямитель, который преобразует переменный ток, поступающий из электросети.
2. Инверторный модуль, созданный на основе высокочастотных транзисторов.
3. Радиатор, который эффективно отводит тепло от выпрямителя и инверторного модуля.
4. Трансформатор, задача которого заключается в снижении высокочастотного напряжения и увеличении тока высокой частоты.
5. Выпрямитель переменного тока для высоких частот.
6. Рабочий шунт.
7. Электронный модуль, который управляет инвертором в мини сварочном аппарате.
8. Термодатчик, который отключает питание при достижении критической температуры.

Интересные факты

Вот несколько интересных фактов о сварочных аппаратах:

1. Разнообразие технологий: Существует несколько основных технологий сварки, каждая из которых использует разные принципы. Например, дуговая сварка (MMA) использует электрическую дугу для плавления металла, тогда как MIG/MAG сварка применяет непрерывную проволоку в качестве электрода и защитного газа, что делает процесс более быстрым и удобным для работы с тонкими материалами.

2. Энергетическая эффективность: Современные инверторные сварочные аппараты значительно более энергоэффективны по сравнению с традиционными трансформаторными моделями. Они могут работать от источников с низким напряжением и обеспечивают стабильный сварочный ток, что позволяет экономить электроэнергию и уменьшать нагрузку на электросеть.

3. Безопасность и технологии: Современные сварочные аппараты часто оснащены различными системами безопасности, такими как автоматическое отключение при перегреве или коротком замыкании. Кроме того, многие модели имеют функции, которые помогают избежать образования брызг и улучшают качество сварного шва, что делает процесс более безопасным и эффективным для пользователя.

Принцип работы сварочного аппарата

При подключении устройства к электросети высокочастотный ток, поступающий на выходной выпрямитель инвертора, преобразуется в постоянный с помощью мощных диодов, которые быстро открываются и закрываются. Радиатор служит охладителем, предотвращая перегрев диодов. Сварочный аппарат для пластиковых труб оснащен мощным резистором, который обеспечивает плавный запуск устройства. Он также выполняет важную функцию защиты диодов от повреждений, вызванных сильным электрическим импульсом.

Ток, проходящий через резистор к электролитическим конденсаторам, активирует их заряд. Полный заряд позволяет агрегату перейти в нормальный режим работы, при котором контакты электромагнитного реле замыкаются, и ток начинает поступать на диоды выпрямителя. Мониторинг тока и напряжения позволяет регулировать работу сварочного аппарата, что дает возможность выполнять разнообразные задачи по соединению деталей из различных материалов и сплавов.

Виды сварочных аппаратов

Существует множество типов сварочных агрегатов, которые различаются по своей конструкции и типу производимой энергии. Конструкция определяет класс сварки, в то время как режим работы указывает на ее вид. Сварочные машины, предназначенные для работы с алюминием, применяют различные источники тепловой энергии, такие как газовая, дуговая, лазерная и электронно-лучевая. Кроме того, имеются устройства, которые соединяют детали с помощью трения, ультразвука или даже взрывных методов. Наибольшей популярностью пользуются термические сварочные аппараты, которые соединяют элементы путем их плавления.

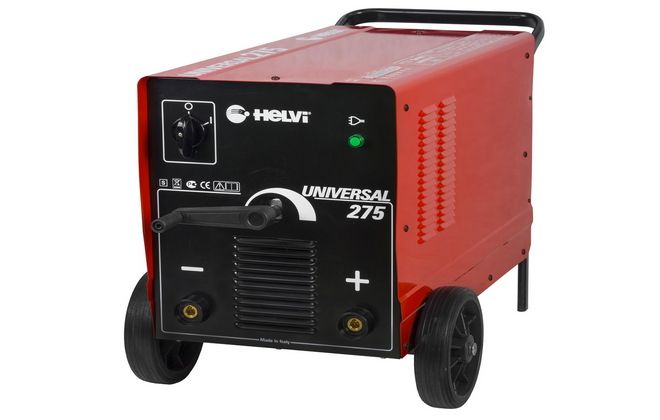

Сварочный выпрямитель

Данный агрегат осуществляет преобразование переменного тока в постоянный и включает в себя силовую часть, которую представляет трансформатор, выпрямительный блок и дополнительные элементы, обеспечивающие защиту, запуск и регулировку устройства. Тем, кто задумывается о том, какой сварочный аппарат выбрать для домашнего использования, стоит обратить внимание на это оборудование. Оно применяется в сварочных работах уже много лет и зарекомендовало себя как надежное и долговечное решение. Устройство способно функционировать в условиях загрязненной среды, эффективно сваривая нержавеющую сталь и цветные металлы, при этом обеспечивая получение ровного и качественного шва.

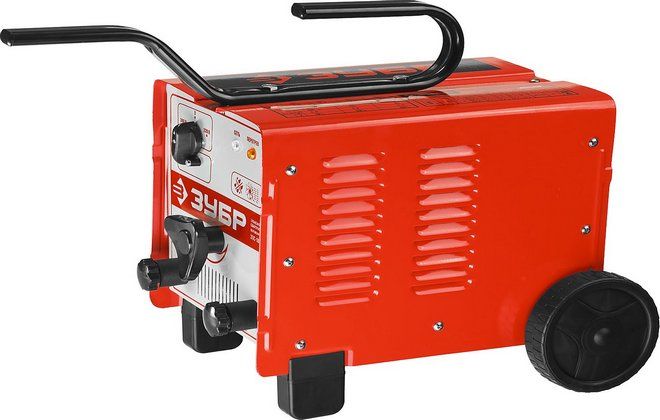

Сварочный трансформатор

Эта категория оборудования используется в производстве уже около ста лет и продолжает оставаться востребованной и в наши дни. Сварочный трансформатор преобразует стандартное сетевое напряжение в более низкое, в то время как ток, наоборот, увеличивается. Существуют различные сварочные аппараты, которые регулируют ток за счет изменения количества витков в первичной или вторичной обмотке. Любой трансформатор, будь то однофазный или трехфазный, способен выполнять ручную дуговую сварку с использованием покрытых электродов.

Такой сварочный аппарат можно применять как в домашних условиях, так и в промышленности, хотя их все чаще заменяют современные инверторы. Тем не менее, трансформаторы по-прежнему остаются популярными благодаря своей доступной цене, невысокой стоимости обслуживания, простоте хранения и эксплуатации, а также высокой мощности. Среди недостатков можно отметить значительный вес и размеры, а также нестабильное горение дуги.

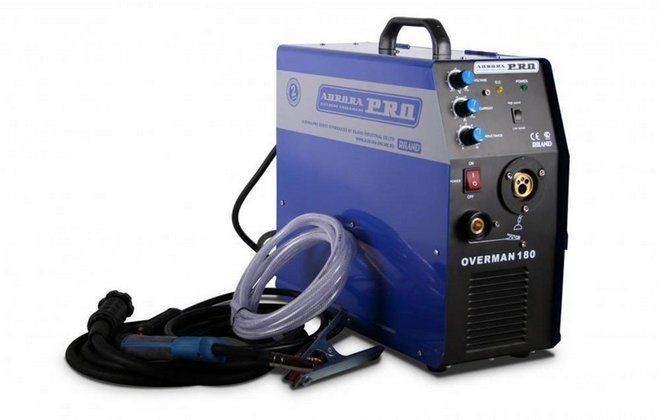

Сварочный полуавтомат

Выход на рынок нового сварочного аппарата произвел настоящий сенсацию. Его размеры значительно меньше, чем у традиционного трансформатора, однако производительность остается на том же уровне. Полуавтоматы оснащены современными электронными системами, которые значительно увеличивают их функциональные возможности. Этот агрегат выполняет сварку с использованием газа и присадочной или порошковой проволоки. Специальный механизм, работающий в полуавтоматическом режиме, подает проволоку в сварочную ванну, что и дало название этому типу аппаратов.

Это современное оборудование отличается простотой и удобством в использовании, позволяя сваривать различные металлы и создавать соединения любой сложности. Совершенная электронная начинка обеспечивает меньший расход энергии по сравнению с традиционными трансформаторами. В определенных условиях проволочный сварочный аппарат может работать даже без газа.

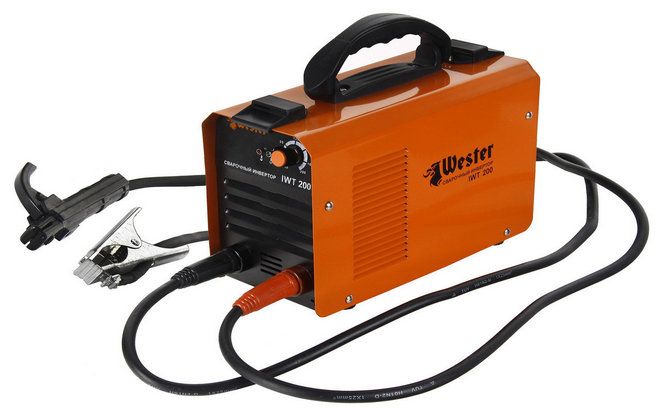

Сварочный инвертор

Этот источник сварочного тока появился в XX веке, а к началу XXI века стал наиболее востребованным сварочным аппаратом для всех типов дуговой сварки. Основные преимущества этого устройства заключаются в снижении размеров силового трансформатора и улучшении динамических характеристик дуги. Инверторные технологии значительно уменьшили вес и габариты сварочного оборудования, одновременно повысив качество сварочной дуги, увеличив коэффициент полезного действия и снизив разбрызгивание во время сварки.

Изначально инверторные сварочные аппараты имели значительно более высокую цену по сравнению с трансформаторами и отличались меньшей надежностью. Однако со временем ситуация изменилась, хотя данный агрегат по-прежнему остается чувствительным к влажности окружающей среды, имеет ограничения по коэффициенту загрузки из-за нагрева компонентов схемы и генерирует высокий уровень высокочастотных электромагнитных помех. Его универсальность позволяет осуществлять сварку по различным технологиям.

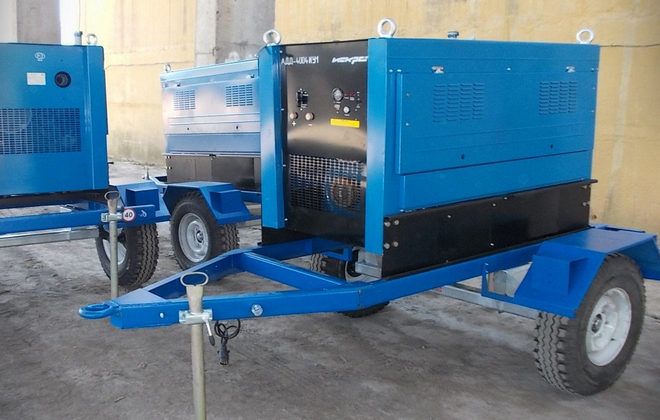

Сварочный агрегат

Это мобильная электростанция, предназначенная для генерации электричества, необходимого для электродуговой сварки и резки. Существует множество различных сварочных аппаратов, однако данный вариант позволяет выполнять работы в условиях, где отсутствуют промышленные электросети. Внутренний двигатель запускает вращение электрического генератора, который начинает производить электрический ток. Этот ток подается на сварочный электрод, с помощью которого специалист выполняет сварочные или резательные операции с металлом.

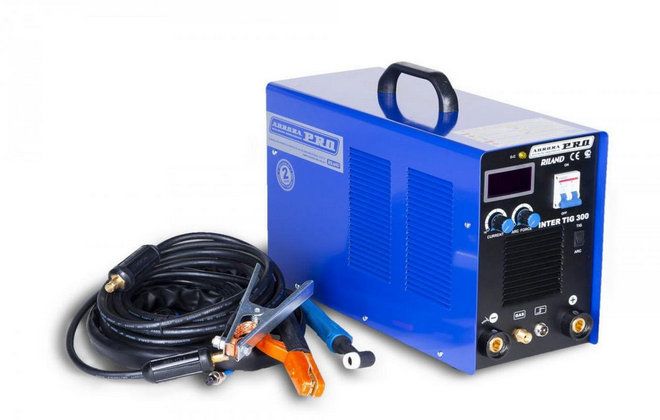

Аргонодуговой сварочный аппарат

Каждый металл требует своего подхода к сварке. Например, алюминий, медь, титан и ряд других материалов не могут быть соединены стандартными методами. Для этих целей используется аргонодуговая сварка, которая функционирует в атмосфере инертного газа аргона. Этот газ защищает сварное соединение от окислительных процессов, которые могут возникнуть при взаимодействии с кислородом из воздуха. Аргон создает защитный барьер вокруг зоны сварки, предотвращая доступ кислорода к соединяемым поверхностям. Для выполнения таких операций подойдет любой сварочный аппарат, предназначенный для дуговой сварки, с напряжением холостого хода в диапазоне 60-70 В.

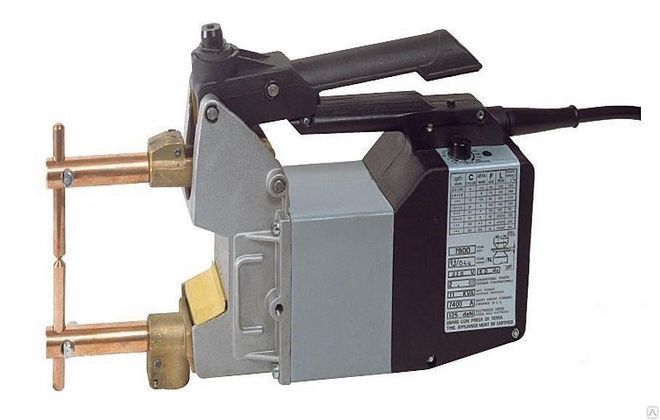

Точечный сварочный аппарат

Речь идет об устройстве, работающем на основе тока высокой частоты. Сварочный аппарат для точечной сварки создает шов, состоящий из множества так называемых «сварных точек». Каждая из этих точек образуется в момент, когда детали фиксируются между двумя электродами. Они сжимают металл сверху и снизу, одновременно пропуская через него сварочный ток. Этот ток расплавляет детали, а электроды выполняют функцию пресса, формируя сварную точку.

Такой сварочный автомат может быть как компактным, так и стационарным, используемым в промышленном производстве. Современные модели зачастую имеют большие размеры и значительный вес. Основное преимущество данного устройства – высокая скорость формирования шва, а также доступность и экономичность сварочного процесса для многих пользователей. Однако среди недостатков можно выделить ограниченные возможности по сварке толстых металлов.

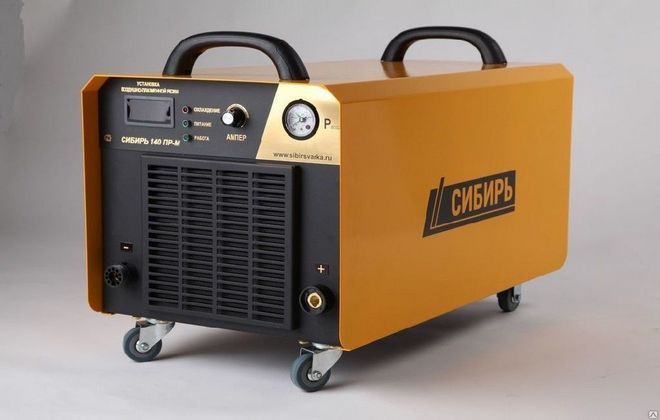

Плазменный сварочный аппарат

Первоначально это устройство использовалось исключительно в космической отрасли, однако с развитием технологий оно стало доступно и для обычных пользователей. Этот агрегат входит в число лучших сварочных аппаратов, обеспечивающих высококачественное и прочное соединение. Принцип работы плазмотрона основан на использовании плазмы – ионизированного газа, который нагревается до температур в диапазоне 5-10 тыс.°С. Создаваемая электрическая дуга способна соединять любые металлические детали, независимо от их толщины и состава. Существуют микроплазменные аппараты с широкими возможностями, а также высоковольтные устройства, которые находят применение в промышленности.

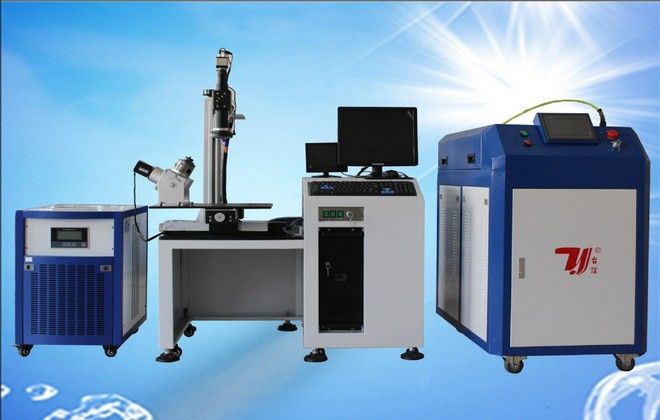

Лазерный сварочный аппарат

Оптический квантовый генератор находит свое применение в самых различных областях человеческой деятельности, начиная от медицины и заканчивая сферой развлечений. Неудивительно, что лазеры стали использовать и в промышленности для соединения металлических деталей. Они выступают в роли источника энергии, обеспечивая нагрев и плавление необходимых компонентов. Такой сварочный аппарат, предназначенный для использования в домашних условиях и на даче, способен соединять даже материалы, которые отличаются по своим свойствам. Это делает его незаменимым инструментом в радиоэлектронике и других сферах. Он отличается высокой точностью и способен работать с самыми тонкими и хрупкими заготовками.

Как выбрать сварочный аппарат?

При выборе оборудования стоит учитывать следующие аспекты:

1. Напряжение питания. Большинство сварочных аппаратов предназначены для работы от стандартной электрической сети на 220 В, однако для более мощных моделей может потребоваться подключение к трехфазной сети.
2. Диапазон сварочного тока. Этот параметр играет ключевую роль в выборе сварочного устройства, так как он напрямую влияет на его производительность. Чем выше мощность, тем большую толщину могут иметь свариваемые детали.
3. Продолжительность нагрузки. Сварочные аппараты для полипропиленовых труб, как и любое другое подобное оборудование, требуют периодических остановок в работе. Чем выше класс устройства, тем меньше времени требуется для перерывов между его включениями.
4. Наличие системы защиты от перегрева и короткого замыкания.
5. Репутация бренда.
6. Дополнительные функции.

Как правильно выбрать сварочный аппарат? Урок 1

Рейтинг сварочный аппаратов

Среди популярных моделей стоит отметить:

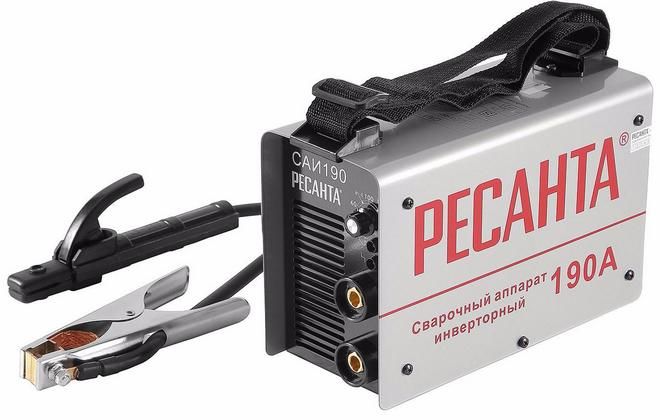

1. Сварочный аппарат Ресанта. Это доступный инвертор с простыми характеристиками, разумной ценой и компактными размерами. Идеальный выбор для начинающего сварщика или дачника, который предпочитает выполнять домашние работы самостоятельно.
2. Сварочный аппарат Aurora. Многофункциональный инструмент, который оценят опытные сварщики. Он работает в среде защитного газа как на переменном, так и на постоянном токе, а также предлагает возможность регулировки частоты, баланса и минимального уровня тока пульсаций.
3. Сварочный аппарат Форсаж. Надежный продукт отечественного производства, который функционирует при максимальном сварочном токе в 160А. Подходит для работы с тонкими металлами, не требующими глубокого провара.

Как пользоваться сварочным аппаратом?

Перед тем как начать работу с агрегатом, необходимо выполнить ряд подготовительных шагов. Крайне важно обеспечить заземление для свариваемых элементов и правильно выбрать сварочный ток, который соответствует диаметру электрода. Полуавтоматический сварочный аппарат должен располагаться на расстоянии не менее двух метров от стен и других объектов. Выбор электродов зависит от толщины обрабатываемого материала, и наиболее востребованными являются стержни диаметром от 2 до 5 мм. Рассмотрим основные этапы сварочного процесса:

1. Установите электрод в держатель.
2. Закрепите зажим на детали.
3. Подключите устройство к сети и создайте дугу, коснувшись металла.
4. Медленно и аккуратно перемещайте зажженную дугу, поддерживая необходимый дуговой промежуток — расстояние между поверхностью деталей и рабочим электродом.
5. После завершения сварки отключите прибор от сети и дождитесь остывания деталей. Затем с помощью молотка удалите излишки и очистите поверхность щеткой.

Как варить сварочным аппаратом — дилетант-самоучка делится опытом с новичками

Безопасность при работе со сварочным аппаратом

Работа со сварочным аппаратом требует особого внимания к вопросам безопасности, так как процесс сварки связан с высокими температурами, электрическим током и выделением вредных газов. Чтобы минимизировать риски и обеспечить безопасность, следует соблюдать несколько основных правил.

1. Использование средств индивидуальной защиты (СИЗ)

Перед началом работы необходимо надеть соответствующие средства индивидуальной защиты. К ним относятся:

• Сварочная маска – защищает глаза и лицо от яркого света, искр и ультрафиолетового излучения.
• Перчатки – защищают руки от ожогов и механических повреждений.
• Спецодежда – должна быть из огнеупорных материалов, чтобы предотвратить ожоги и защитить от искр.
• Обувь – рекомендуется носить обувь с жестким носком, чтобы защитить ноги от падения тяжелых предметов.

2. Подготовка рабочего места

Перед началом сварочных работ необходимо обеспечить безопасное рабочее пространство. Убедитесь, что:

• Рабочая зона свободна от горючих материалов и легковоспламеняющихся веществ.
• Есть доступ к средствам пожаротушения, таким как огнетушители или песок.
• Рабочее место хорошо освещено, чтобы избежать несчастных случаев.

3. Проверка оборудования

Перед началом работы необходимо тщательно проверить сварочный аппарат и все его компоненты:

• Убедитесь, что все соединения надежны и нет повреждений проводов.
• Проверьте исправность системы вентиляции, если сварка производится в закрытом помещении.
• Убедитесь, что сварочный аппарат правильно заземлен.

4. Правила работы

Во время сварки важно соблюдать следующие правила:

• Не оставляйте сварочный аппарат без присмотра во время работы.
• Не касайтесь металлических частей аппарата, если не уверены в его отключении от сети.
• Не работайте в условиях повышенной влажности или вблизи воды.
• Избегайте сварки в замкнутых пространствах без надлежащей вентиляции, чтобы избежать накопления вредных газов.

5. Обучение и опыт

Перед тем как приступить к сварочным работам, желательно пройти обучение и получить необходимые навыки. Неправильное использование сварочного аппарата может привести к серьезным травмам и авариям. Поэтому важно понимать не только сам процесс сварки, но и правила безопасности.

Соблюдение этих рекомендаций поможет снизить риски и сделать процесс сварки более безопасным. Помните, что безопасность – это не только личная ответственность, но и забота о коллегах и окружающих.

Вопрос-ответ

Как работает сварочный аппарат простыми словами?

Во время соприкосновения электрода с металлом происходит короткое замыкание и возникает электрическая дуга. Она плавит кромки свариваемых деталей и электрод. Металл, с которого заполняет промежуток между свариваемыми частями, соединяет детали между собой.

Какой сварочный аппарат лучше для домашнего использования?

Для работы в домашних условиях желательно выбирать сварочный аппарат с напряжением сети от 220 ± 15 % (1 фаза), 50/60 Гц. Благодаря этому такой аппарат будет работать при просадках питания или с удлинителем. В многоквартирных домах установлены розетки на 220 Вольт (1 фаза). Иногда напряжение падает до 200 В и ниже.

Советы

СОВЕТ №1

Перед покупкой сварочного аппарата определите, какой тип сварки вам нужен: MIG, TIG или MMA. Каждый из этих методов имеет свои особенности и подходит для различных задач, поэтому важно выбрать аппарат, который соответствует вашим требованиям.

СОВЕТ №2

Обратите внимание на мощность сварочного аппарата. Для домашних работ достаточно аппарата мощностью от 150 до 200 А, в то время как для профессионального использования может потребоваться более мощное оборудование. Убедитесь, что выбранный аппарат сможет справиться с толщиной металла, с которым вы планируете работать.

СОВЕТ №3

Не забывайте о безопасности. При работе со сварочным аппаратом используйте защитные средства: маску, перчатки и специальную одежду. Это поможет избежать травм и повреждений кожи от искр и ультрафиолетового излучения.

СОВЕТ №4

Перед началом работы ознакомьтесь с инструкцией по эксплуатации вашего сварочного аппарата. Это поможет вам лучше понять его функции, настройки и особенности, что значительно упростит процесс сварки и повысит качество ваших работ.
