Фитинги для металлопластиковых труб – ключевые элементы, обеспечивающие надежное соединение и герметичность в системах водоснабжения и отопления. В статье рассмотрим виды фитингов, их особенности и назначение, а также рекомендации по выбору подходящих элементов для вашего проекта. Понимание этих аспектов поможет избежать ошибок при монтаже и обеспечит долговечность и эффективность системы.

Что такое фитинги для металлопластиковых труб?

Изделия представляют собой элементы, которые соединяют трубы в трубопроводной системе. Их применение включает в себя:

• создание разветвлений;
• изменение направления;
• переход на трубы с другим диаметром;
• надежное перекрытие трубопровода;
• упрощение процесса сборки и разборки системы при необходимости.

В зависимости от конкретной задачи фитинги для металлопластиковых труб делятся на следующие категории:

• отводы и углы – для изменения направления потока;
• тройники и коллекторы – для формирования ответвлений;
• крестовины – для создания двух веток одновременно;
• муфты – для соединения труб на прямых участках;
• заглушки и колпаки – для герметизации системы;
• штуцеры – для подключения к гибкому шлангу;
• переходники – для соединения труб различного диаметра.

Фитинги для металлопластиковых труб представляют собой специальные соединительные элементы, которые обеспечивают надежное соединение труб и позволяют создавать различные конфигурации трубопроводов. Эксперты отмечают, что существует несколько видов фитингов, включая муфты, углы, тройники и заглушки, каждый из которых выполняет свою уникальную функцию. При выборе фитингов важно учитывать материал, из которого они изготовлены, а также их совместимость с конкретными трубами. Качественные фитинги должны обеспечивать герметичность соединений и устойчивость к коррозии. Специалисты рекомендуют обращать внимание на производителей с хорошей репутацией и проверять наличие сертификатов качества. Правильный выбор фитингов не только продлевает срок службы трубопровода, но и предотвращает возможные утечки и аварии в системе.

Как Выбрать Фитинги для Металлопластиковых Труб? Виды с Размерами, Какие Лучше и Почему?

Виды фитингов для металлопластиковых труб

Любые ответвления, изгибы и заглушки на подобных изделиях устанавливаются исключительно с использованием специализированных соединений. Фитинги для металлопластиковых труб классифицируются на следующие группы:

1. Обжимные. Применяются на открытых участках трубопровода, поскольку прочность такого соединения со временем может немного снижаться и требует периодического контроля.
2. Пресс-фитинги. Это одноразовый тип соединения, который даже спустя длительное время сохраняет свои характеристики. Срок службы составляет около 30 лет.
3. Пуш-фитинги. Наиболее современный вид соединительных элементов, обладающий рядом очевидных преимуществ.

Интересные факты

Вот несколько интересных фактов о фитингах для металлопластиковых труб:

1. Разнообразие видов фитингов: Фитинги для металлопластиковых труб бывают различных типов, включая муфты, углы, тройники и переходники. Каждый из этих видов предназначен для определенных задач, например, угловые фитинги позволяют изменять направление трубопровода, а тройники обеспечивают возможность подключения дополнительных веток.

2. Материалы и технологии: Фитинги для металлопластиковых труб обычно изготавливаются из латуни, пластика или композитных материалов. Латунные фитинги обеспечивают высокую прочность и устойчивость к коррозии, в то время как пластиковые фитинги легче и дешевле, но могут быть менее устойчивыми к высоким температурам.

3. Правильный выбор и установка: При выборе фитингов важно учитывать не только материал, но и диаметр труб, а также условия эксплуатации (температура, давление). Неправильный выбор может привести к утечкам или повреждениям системы. Установка фитингов должна проводиться с учетом рекомендаций производителя, чтобы обеспечить надежное соединение и избежать проблем в будущем.

Выбор типа трубы. Инженерная сантехника.

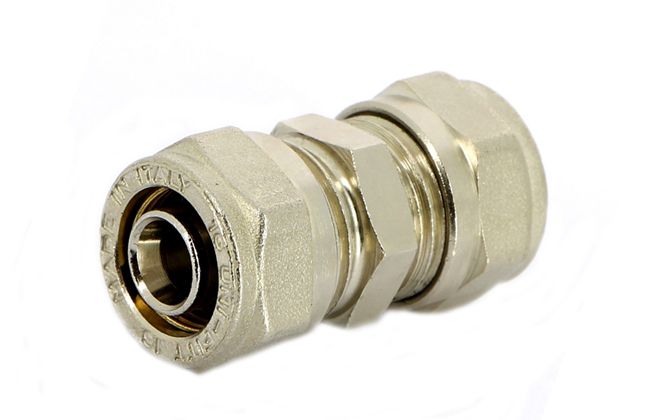

Обжимные фитинги для металлопластиковых труб

Это изделия простого типа, которые также известны как механические или компрессионные. Все компоненты этих фитингов разборные, что делает их удобными для многократной сборки и разборки. Установка компрессионных фитингов осуществляется с использованием набора гаечных ключей, что позволяет выполнить эту задачу быстро и без особых усилий. Такие изделия обладают рядом преимуществ:

• легкость монтажа даже в труднодоступных местах;
• доступность необходимого оборудования;
• возможность разборных соединений;
• многоразовое применение.

Однако у них есть и некоторые недостатки:

• относительно низкая скорость установки;
• уменьшение проходного сечения.

Ключевыми элементами являются штуцер и накидная гайка. Штуцер надевается на трубу, после чего на него устанавливаются несколько уплотнительных колец. Это обеспечивает надежную герметизацию и минимизирует риск протечек. Затем на фитинг надевается обжимное кольцо, и все фиксируется накидной гайкой. Чтобы избежать проблем с утечками, необходимо регулярно проверять состояние системы.

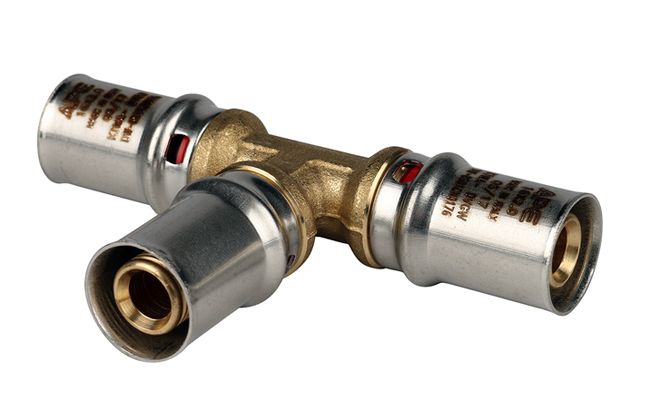

Пресс-фитинги для металлопластиковых труб

Соединение, которое классифицируется как разовое, поскольку его невозможно демонтировать без повреждений. Изготавливаются такие изделия из следующих материалов:

• латунь;
• нержавеющая сталь.

Пресс-фитинги обладают рядом преимуществ:

• возможность скрытого монтажа;
• универсальность;
• экономическая эффективность;
• продолжительный срок эксплуатации;
• высокая устойчивость к коррозии.

Фитинг тройник для металлопластиковых труб и другие его разновидности имеют некоторые недостатки:

• необходимость использования специализированного инструмента;
• сужение проходного сечения трубы;
• одноразовое использование;
• ограничение на установку в труднодоступных местах.

Фитинги для металлопластиковых труб, работающие по обжимному принципу, состоят из следующих компонентов:

1. Корпус. Основная часть, изготавливаемая из латуни или бронзы с оцинкованным покрытием.
2. Гильза. Крепежный элемент, выполненный из нержавеющей стали в алюминиевой оболочке. Она может быть интегрирована в корпус фитинга или вставлена в пазы основной детали.
3. Кольца. Элемент, расположенный на входном штуцере корпуса.

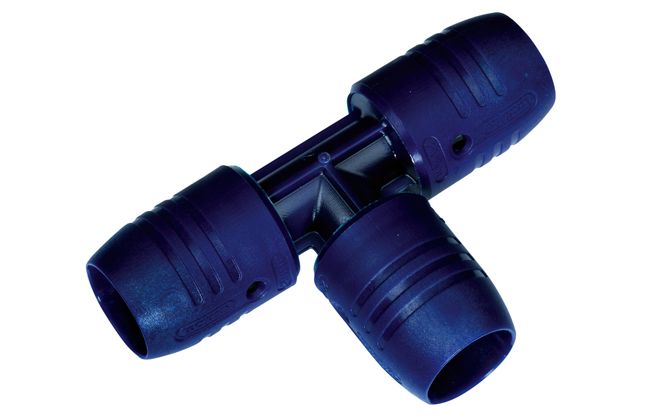

Пуш-фитинги для металлопластиковых труб

Совсем недавно появились новые элементы, предназначенные для соединения труб. Принцип работы пуш-фитингов основан на самозажимании трубы, которая надевается на встроенный штуцер с уплотнительными кольцами. К их преимуществам можно отнести:

• отсутствие необходимости в специализированных инструментах;
• легкость установки;
• ускорение процесса монтажа;
• возможность замоноличивания;
• удобство монтажа в труднодоступных местах;
• длительный срок эксплуатации.

Среди недостатков можно отметить:

• высокую стоимость;
• уменьшение проходного сечения.

Установка соединительных элементов осуществляется быстро и удобно, при этом они могут вращаться на 360º вокруг своей оси. Лучшие фитинги для металлопластиковых труб способны выдерживать давление до 10 атм., а их компоненты не подвержены воздействию температур до 95ºС. Основные составляющие устройства:

1. Корпус. Содержит фитинг с уплотнительными кольцами.
2. Удерживающая колодка. Изготавливается из пластика и фиксируется на контактном кольце, обеспечивая неразъемное соединение.
3. Кольца. Находятся между колодкой и корпусом.

Как выбрать фитинги?

Чтобы трубопроводная система функционировала без сбоев на протяжении длительного времени, необходимо тщательно выбирать соединительные элементы. Важно учитывать следующие аспекты при выборе подходящих фитингов для металлопластиковых труб:

• масса изделия;
• обозначение;
• состав материала фасонной детали;
• срок гарантии от производителя;
• предельное давление и температура, которые они могут выдерживать;
• мнения пользователей о продукте.

Размеры фитингов для металлопластиковых труб

Производители предлагают изделия, которые соответствуют диаметрам трубопроводов. В настоящее время фитинги для металлопластиковых труб доступны в следующих размерах:

• 16 мм;
• 20 мм;
• 26 мм;
• 32 мм.

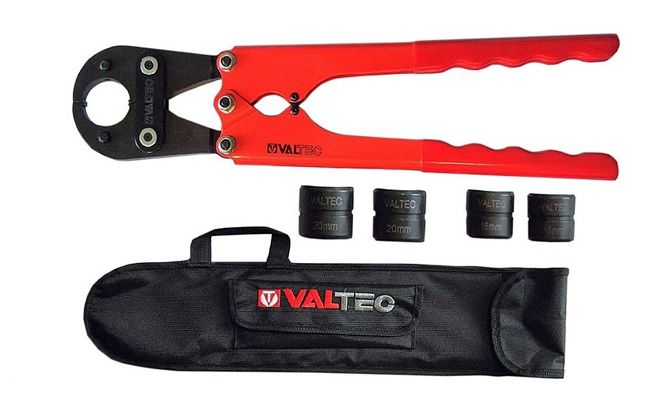

Инструмент для пресс-фитингов металлопластиковых труб

Для работы с такими изделиями применяются обжимные клещи или аналогичные инструменты. Этот инструмент для обжима фитингов металлопластиковых труб обеспечивает надежное соединение элементов, позволяя системе выдерживать давление до 10 бар. На сегодняшний день на рынке представлены два основных типа оборудования:

1. Ручной. Это простой вариант, предназначенный для использования в быту. Он подходит для труб с диаметром до 20 мм.
2. Гидравлический. Этот инструмент оснащен гидроцилиндром в одной из рукояток, который при сжатии рукояток создает давление, передающееся на обжимную головку.
3. Электрический. Данный инструмент отличается легким весом и высокой производительностью. Он подходит для работы с трубами диаметром до 110 мм.

Каждый тип инструмента комплектуется набором насадок для труб различных диаметров. Основным критерием при выборе является максимальный диаметр труб, которые можно обжимать с помощью данного инструмента. К основным преимуществам его использования можно отнести:

• быструю сборку системы;
• контроль качества выполнения работ;
• равномерное распределение усилий при обжиме.

Монтаж фитингов для металлопластиковых труб

Согласно мнению экспертов, соединения труб являются наиболее уязвимым элементом любого трубопровода, поэтому рекомендуется минимизировать их количество при монтаже. Если же избежать этого невозможно, важно знать, как правильно выполнить установку. На бумаге следует изобразить схему трубопровода, обозначив соединительные фитинги в местах ответвлений для металлопластиковых труб. Для проведения монтажных работ понадобятся следующие инструменты:

1. Труборез. Этот инструмент напоминает ножницы и позволяет делать аккуратный срез. В качестве альтернативы можно использовать пилу.
2. Калибратор. Он восстанавливает форму трубы и выравнивает ее края после обрезки.
3. Зенкер. Устройство, предназначенное для снятия фаски.
4. Гаечные ключи. Необходимы в размере, соответствующем выбранным фитингам.
5. Обжимные клещи.

металлопластиковые трубы.Инструкция сборки.

Монтаж компрессионных фитингов

Установка обжимных фитингов выполняется следующим образом:

1. Сначала необходимо устранить все неровности на трубе на расстоянии 20 см от места соединения.
2. Затем с помощью специального инструмента отрезают трубу по заранее сделанной разметке.
3. Срез обрабатывают через калибратор, а заусенцы убирают с помощью напильника.
4. На трубу надевают обжимную гайку, отступив 1 см от края, и устанавливают накидное кольцо.
5. Штуцер обматывают, после чего трубу насаживают на фитинг для металлопластиковых труб до упора, обеспечивая полное прилегание.
6. Сначала вручную откручивают накидную гайку, а затем затягивают ее с помощью рожкового ключа.

Монтаж пресс-фитингов

Сборка фитингов для металлопластиковых труб с использованием прессовочного метода осуществляется по следующему порядку:

1. Труба аккуратно обрезается специальным инструментом под углом 90 градусов.
2. С помощью калибра устраняются все недостатки, а заусенцы обрабатываются напильником.
3. Труба устанавливается на штуцер до упора.
4. При использовании разборного фитинга сначала надевается гильза, а затем труба вставляется на штуцер.
5. Обжимная гильза фиксируется сжимающей частью инструмента, после чего рукоятки инструмента сводятся до полного упора.
6. Для проверки правильности монтажа следует обратить внимание на гильзу: на ней должны быть видны два равномерных кольца. Необходимо помнить, что любые изменения могут привести к нарушению герметичности системы.

Монтаж пуш-фитингов

Процесс соединения труб с использованием этих компонентов осуществляется в следующем порядке:

1. Изделия нарезаются на необходимые размеры с помощью специализированных ножниц.
2. Для достижения качественного соединения выполняется калибровка концов трубы. С помощью специального инструмента снимается верхний слой материала, чтобы получить ровный фаск на обеих сторонах изделия. Все остатки обязательно удаляются.
3. Пуш-фитинг для металлопластиковых труб устанавливается на торец до упора. Если это не удается, необходимо разобрать конструкцию и повторно обработать фаски на конце трубы.

Преимущества и недостатки различных типов фитингов

Фитинги для металлопластиковых труб представляют собой соединительные элементы, которые обеспечивают надежное и герметичное соединение труб в системах водоснабжения и отопления. Существует несколько типов фитингов, каждый из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные виды фитингов и их характеристики.

1. Фитинги с накидной гайкой

Фитинги с накидной гайкой являются одним из самых популярных типов соединений для металлопластиковых труб. Они состоят из корпуса, накидной гайки и уплотнительного кольца.

• Преимущества:
  • Простота установки: фитинги легко монтируются без специальных инструментов.
  • Надежность: обеспечивают герметичное соединение, что предотвращает утечки.
  • Универсальность: подходят для различных систем, включая водоснабжение и отопление.
• Недостатки:
  • Чувствительность к перегреву: при высоких температурах возможно повреждение уплотнительных колец.
  • Ограниченная прочность: не всегда подходят для систем с высоким давлением.

2. Фитинги с прессовым соединением

Прессовые фитинги обеспечивают надежное соединение за счет механического сжатия. Они используются в системах, где требуется высокая прочность и долговечность.

• Преимущества:
  • Высокая прочность: способны выдерживать значительные нагрузки и давление.
  • Долговечность: соединения не подвержены коррозии и не требуют регулярного обслуживания.
  • Герметичность: обеспечивают надежную защиту от утечек.
• Недостатки:
  • Сложность установки: требует специального инструмента для прессовки.
  • Стоимость: такие фитинги обычно дороже, чем другие типы.

3. Фитинги с резьбовым соединением

Резьбовые фитинги используются для соединения труб с помощью резьбы. Они могут быть как наружными, так и внутренними.

• Преимущества:
  • Простота замены: в случае необходимости фитинги легко демонтируются и заменяются.
  • Доступность: резьбовые фитинги широко распространены и легко доступны на рынке.
• Недостатки:
  • Уязвимость к коррозии: резьбовые соединения могут подвергаться коррозии, особенно в агрессивных средах.
  • Необходимость в герметизации: для предотвращения утечек требуется использование уплотнительных материалов.

4. Фитинги с клеевым соединением

Клеевые фитинги используются в системах, где требуется быстрое и надежное соединение. Они обеспечивают герметичность за счет специального клея.

• Преимущества:
  • Быстрая установка: соединение происходит быстро и не требует сложных инструментов.
  • Герметичность: клеевые соединения обеспечивают высокую степень защиты от утечек.
• Недостатки:
  • Невозможность демонтажа: такие соединения не подлежат разборке без повреждения фитинга.
  • Чувствительность к температуре: некоторые клеи могут терять свои свойства при высоких температурах.

При выборе фитингов для металлопластиковых труб важно учитывать особенности каждого типа, а также условия эксплуатации системы. Правильный выбор фитингов обеспечит долговечность и надежность всей системы водоснабжения или отопления.

Вопрос-ответ

Какие бывают фитинги для металлопластика?

Бывают прямыми, с переходом на внешнюю и внутреннюю резьбу (их также называют ниппелями), разъёмные, с накидной гайкой. Последние позволяют отключать трубу от сантехоборудования (например, водонагревателя), не разбирая фитинг – достаточно лишь раскрутить накидную гайку.

Какие четыре типа фитингов используются в сантехнике?

Тройники, тройники, крестовины и отводы. Тройники могут иметь один вход и два выхода, расположенных под углом 90 градусов, в форме буквы «Т». Они используются для разделения подающей линии или для объединения двух линий в один выход.

Что лучше обжимной или пресс-фитинг?

Пресс-соединение более надежно, чем обжимное. Корпус фитинга чаще всего изготавливается из латуни марки CW617N. Пресс-гильза из нержавеющей стали монтирована на фитинг посредством зажимного кольца из полиамида. Пресс-гильза или полиамидное кольцо (в зависимости от производителя) обязательно имеет контрольные отверстия.

Какие бывают фитинги на пластиковые трубы?

Выделяют два основных вида фитингов – прямые и переходные. Первые служат для скрепления прямолинейных отрезков с одинаковым диаметром. Переходные применяются, когда нужно соединить отличающиеся диаметром отрезки.

Советы

СОВЕТ №1

Перед покупкой фитингов для металлопластиковых труб обязательно ознакомьтесь с их типами и назначением. Существуют различные виды фитингов, такие как угловые, тройники и переходники, каждый из которых предназначен для определенных задач. Понимание их функций поможет вам выбрать правильные компоненты для вашей системы трубопроводов.

СОВЕТ №2

Обратите внимание на материал изготовления фитингов. Металлопластиковые трубы требуют фитингов, которые могут обеспечить надежное соединение и долговечность. Выбирайте фитинги, изготовленные из качественных материалов, таких как латунь или нержавеющая сталь, чтобы избежать коррозии и утечек.

СОВЕТ №3

При выборе фитингов учитывайте диаметр труб. Фитинги должны соответствовать диаметру ваших металлопластиковых труб, чтобы обеспечить герметичность соединений. Измерьте диаметр труб перед покупкой и убедитесь, что фитинги подходят по размеру.

СОВЕТ №4

Не забывайте о качестве соединений. При установке фитингов используйте специальные инструменты и следуйте рекомендациям производителя. Неправильная установка может привести к утечкам и повреждениям системы, поэтому уделите внимание этому этапу работы.
