Рейсмусовый станок — ключевой инструмент в деревообработке для точного калибрования заготовок по толщине, обеспечивающий ровность и гладкость поверхности древесины. В статье рассмотрим устройство и принцип работы рейсмусового станка, его характеристики и виды, а также рекомендации по выбору и самостоятельному изготовлению. Эти знания помогут эффективно использовать рейсмусовый станок и улучшить качество обработки древесины.
Что такое рейсмусовый станок по дереву?
Древесина для производства поступает в виде распиленных на циркулярной пиле досок, брусьев и других форматов. Чтобы преобразовать этот сырьевой материал в качественные заготовки для дальнейшего использования, необходимо обработать его поверхность, придавая ей более-менее гладкий вид и соблюдая заданные размеры. Деревообрабатывающий рейсмусовый станок предназначен для того, чтобы за один проход сделать деревянную доску нужной толщины. Кроме того, он выполняет задачу по выравниванию поверхностей, обеспечивая их параллельность. В результате работы получается панель с двумя ровными и гладкими сторонами, соответствующая заданным параметрам в поперечном сечении.
Рейсмусовый станок представляет собой специализированное оборудование, предназначенное для обработки древесины. Эксперты отмечают, что его основная функция заключается в выравнивании и уменьшении толщины деревянных заготовок. Устройство состоит из станины, рабочего стола, ножей и привода. Принцип работы основан на пропускании древесины через вращающиеся ножи, которые срезают верхний слой материала, обеспечивая ровную поверхность.
Характеристики рейсмусовых станков варьируются в зависимости от модели, но ключевыми параметрами являются максимальная ширина обработки, глубина среза и мощность двигателя. По мнению специалистов, рейсмусовый станок незаменим в столярных мастерских и на производстве, так как позволяет значительно ускорить процесс подготовки древесины для дальнейшей обработки, обеспечивая высокое качество конечного продукта.

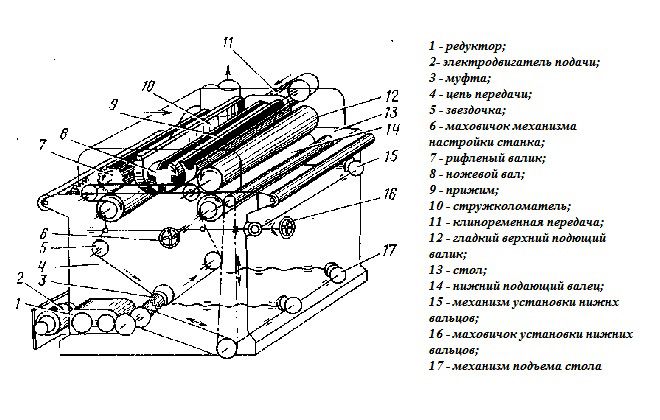

Рейсмусовый станок по дереву – устройство
Агрегат имеет конструкцию, схожую с фуговальным станком, однако с важным отличием. Структура рейсмусового станка для обработки древесины включает в себя следующие элементы и механизмы:
- прочная станина, на которую устанавливаются сборочные узлы;
- привод, состоящий из одного или двух электродвигателей, звездочек, шкивов, приводных цепей и ремней;
- рабочая поверхность;
- подающие вальцы;
- вал с ножами;
- механизм прижима с пружинами;
- винтовое устройство для настройки толщины реза;
- система для удаления опилок.
Промышленные рейсмусовые станки всегда имеют прочную станину, выполненную из чугуна. Цилиндрический ножевой вал может быть оснащен до четырех съемными лезвиями, которые фиксируются в барабане с помощью винтов. Рабочий стол обязательно имеет длину более 0,1 м в соответствии с требованиями безопасности. В зависимости от конструкции, станки могут быть как подвижными, так и фиксированными. Вальцы обеспечивают перемещение заготовки во время обработки.
| Аспект | Описание | Значение для пользователя |
|---|---|---|
| Что это такое? | Рейсмусовый станок (или рейсмус) – это деревообрабатывающий станок, предназначенный для строгания заготовок по толщине, придавая им точные размеры и гладкую поверхность. | Позволяет получить заготовки одинаковой толщины с высоким качеством поверхности, что критично для столярных и мебельных работ. |
| Устройство | Основные элементы: станина, рабочий стол, подающий и принимающий вальцы, ножевой вал с режущими ножами, механизм регулировки высоты стола, двигатель. | Понимание устройства помогает в обслуживании, настройке и устранении мелких неисправностей станка. |
| Принцип работы | Заготовка подается подающими вальцами под вращающийся ножевой вал, который снимает слой материала. Высота стола регулируется для достижения нужной толщины. Принимающие вальцы выводят обработанную заготовку. | Знание принципа работы позволяет правильно выбирать режимы обработки, избегать брака и продлевать срок службы станка. |
| Характеристики | Мощность двигателя (Вт), ширина строгания (мм), глубина строгания (мм), скорость подачи (м/мин), количество ножей, скорость вращения ножевого вала (об/мин), вес. | Позволяют выбрать станок, соответствующий объему и типу выполняемых работ, а также оценить его производительность и возможности. |
| Для чего нужен? | Выравнивание толщины досок и брусков, создание заготовок с точными размерами для склейки, изготовления мебели, дверей, окон, напольных покрытий и других столярных изделий. | Незаменимый инструмент для профессиональных столяров, мебельных мастеров и любителей, занимающихся деревообработкой, где требуется высокая точность и качество поверхности. |
Интересные факты
Вот несколько интересных фактов о рейсмусовом станке:
-
Принцип работы: Рейсмусовый станок работает по принципу строгания, где заготовка проходит между двумя параллельными валами с ножами. Эти валы вращаются с высокой скоростью, что позволяет снимать тонкие слои древесины с поверхности заготовки, обеспечивая её ровность и гладкость. Это делает рейсмусовый станок незаменимым инструментом для обработки древесины.
-
Регулировка толщины: Одной из ключевых характеристик рейсмусового станка является возможность регулировки толщины обрабатываемой заготовки. Пользователь может настроить высоту подачи древесины, что позволяет точно контролировать, сколько материала будет снято за один проход. Это особенно важно для достижения нужной толщины и качества поверхности.
-
Универсальность применения: Рейсмусовые станки используются не только в деревообработке, но и в производстве мебели, строительстве и даже в художественной резьбе по дереву. Они позволяют быстро и эффективно обрабатывать большие объемы древесины, что делает их популярными как среди профессионалов, так и среди любителей.
Рейсмусовый станок по дереву – принцип работы
Режущие ножи располагаются над обрабатываемой деталью. Устройство протягивает заготовку с помощью подающих валов, которые находятся в нижней части. Также возможен вариант установки валов сверху. Оператор выполняет лишь начальную подачу и прием готовой детали. Рейсмусовый станок для обработки древесины в домашних условиях оснащен алюминиевой рамой, что позволяет снизить его вес. Принцип работы данного станка аналогичен промышленному. Он не выравнивает боковые стороны. Изначально изогнутая заготовка останется в своей дугообразной форме, но будет откалибрована по высоте.
Рейсмусовый станок по дереву – характеристики
Для эффективного использования оборудования в работе важно понимать его характеристики. Бытовой рейсмусовый станок для обработки древесины обладает теми же параметрами, что и промышленный аналог, за исключением показателя разнотолщинности. Эти характеристики могут варьироваться в зависимости от производителя. Для промышленных моделей можно выделить следующие ключевые значения:
- ширина обрабатываемой поверхности (до 800 мм);
- толщина (от 10 до 180 мм) и длина (до 400 мм) обрабатываемого материала;
- максимальная толщина снимаемого слоя (до 4 мм);
- допустимая разница в толщине нескольких одновременно обрабатываемых деталей (до 4 мм);
- диаметр режущего вала;
- скорость подачи заготовки;
- количество двигателей.

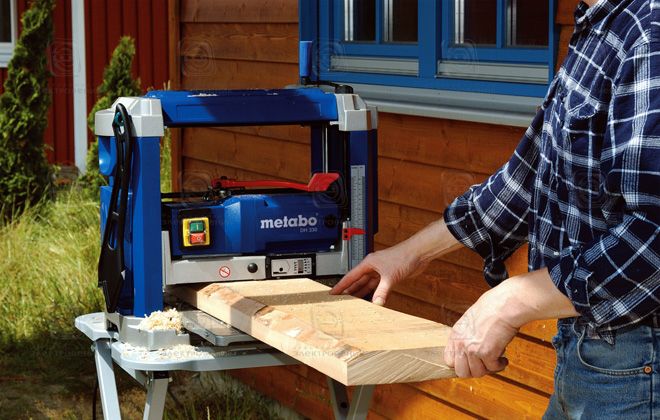

Для чего нужен рейсмусовый станок по дереву?
Первым этапом обработки древесного массива является фугование. На втором этапе используется рейсмусовый станок. Сначала доску обрабатывают с помощью вращающегося вала с ножами, вручную подавая её по поверхности стола. Это позволяет сделать одну сторону ровной и гладкой, устраняя изгибы. Фуговальный станок оснащён боковой плоскостью, которая расположена перпендикулярно столу. На этой плоскости обрабатывают боковину, создавая угол в 90°. После обработки двух сторон получается один прямой угол. Для обеспечения строгой перпендикулярности на остальных углах требуется выполнить множество дополнительных операций на этом станке.
Довести углы быстрее, качественнее и точнее можно с помощью рейсмуса. Он снимает ровно тот слой древесины, который задаётся с помощью винтового приспособления. Станок настраивает заготовку параллельно отфугованной стороне. Затем обрабатывается вторая боковина. Всего за два прохода можно получить три прямых угла. Именно поэтому рейсмусовый станок по дереву является незаменимым инструментом в производственном процессе. Завершать обработку рекомендуется прогоном заготовки через рейсмус с отфугованной стороны, чтобы избежать деформации.
Чем рейсмусовый станок отличается от фуговального?
Оба типа станков имеют много общего, однако между ними есть важные различия в назначении и конструкции. Фуговальный станок предназначен для:
- первичной обработки одной стороны деревянного массива до гладкости;
- создания ровной плоскости на поверхности заготовки (без искривлений);
- фугования боковой стороны детали с формированием прямого угла.
В конструкции фуговального станка предусмотрен вал с ножами, установленный на столе, где режущие кромки находятся под заготовкой. Подача материала осуществляется вручную по плоскости стола. В процессе работы необходимо использовать специальный упор для продвижения заготовки, и оператору требуется прикладывать усилия, чтобы обеспечить ровную поверхность до конца прохода.
Рейсмус, в свою очередь, служит для:
- калибровки толщины детали в соответствии с заданными параметрами;
- обеспечения параллельности противоположных сторон.
В этом станке барабан с ножами располагается над деревянной доской. Такой метод обработки требует значительных усилий для подачи заготовки, поэтому вручную это сделать невозможно. Для этого в конструкции предусмотрены верхние или нижние подающие вальцы, что позволяет автоматизировать движение детали в рабочей зоне. Это делает работу на рейсмусовом станке более безопасной и облегчает труд оператора. Однако стоит отметить, что он не всегда обеспечивает идеальную ровность плоскости.

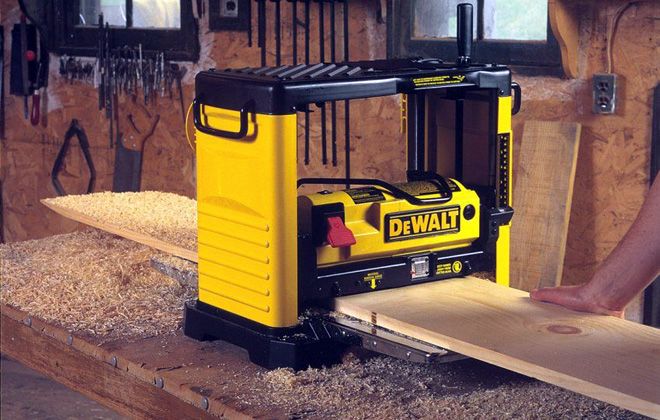

Виды рейсмусовых станков
Существует множество конструкций, разработанных для работы в различных условиях, в зависимости от требований и объемов производства. В зависимости от мощности можно выделить:
- стационарные промышленные модели;
- мобильные устройства для крупных производств;
- станки средней мощности, подходящие для столярных мастерских;
- мини рейсмусовые станки для обработки древесины.
По количеству обрабатываемых поверхностей выделяют:
- односторонние;
- двухсторонние;
- многосторонние.
Станки с одной (верхней) плоскостью обработки обычно используются в домашних условиях и на небольших производствах. В категорию профессионального оборудования входят агрегаты, которые обеспечивают двух- и многостороннее одновременное строгание плоскостей. Двухсторонние модели оснащены двумя ножевыми валами и могут обрабатывать сразу обе стороны за один проход. Многосторонние станки удобны тем, что способны создавать заготовки любой формы. Однако их обслуживание и ремонт могут быть сложными. Тем не менее, рейсмусовые станки такого типа на крупных производствах полностью оправдывают все вложенные средства.
Как выбрать рейсмусовый станок по дереву?
Выбор рейсмусового станка зависит от условий его использования и целей производства. Чтобы правильно определить, как выбрать рейсмусовый станок, необходимо учесть следующие моменты:
- мощность электродвигателя;
- функциональные характеристики (количество обрабатываемых сторон);
- ключевые параметры обработки.
После того как вы ознакомитесь с основными характеристиками, можно перейти к более детальному анализу конструкции станка:
- Предпочтение стоит отдать модели с цифровым дисплеем.
- Подающие ролики из полимерных материалов не повреждают древесину.
- Какой тип ножевого механизма используется.
- Наличие удобных ручек упрощает транспортировку.
- Есть ли у рейсмусового станка для домашнего использования система удаления опилок.
https://youtube.com/watch?v=u4cgzGt8yuo
Ножи рейсмусовых станков
Существует несколько вариантов исполнения в зависимости от конструкции вала. Он может быть как с прямым расположением ножей, так и с винтовым. Вал второго типа проникает в древесину плавно, без резких ударов. Это позволяет достичь более высокого качества обработки и уменьшить уровень шума во время работы. Однако, стоит отметить, что установка большого количества режущих элементов может быть довольно сложной задачей.
Ножи для рейсмусовых станков делятся на следующие категории:
- плоские прямые с угловой заточкой;
- толстые двухслойные;
- тонкие серповидные, предназначенные для винтовых валов.
Рейсмусовый станок по дереву – рейтинг
Выбор был основан на ключевых характеристиках и отзывах пользователей, размещенных на различных специализированных ресурсах. Рейтинг рейсмусовых станков выглядит следующим образом:

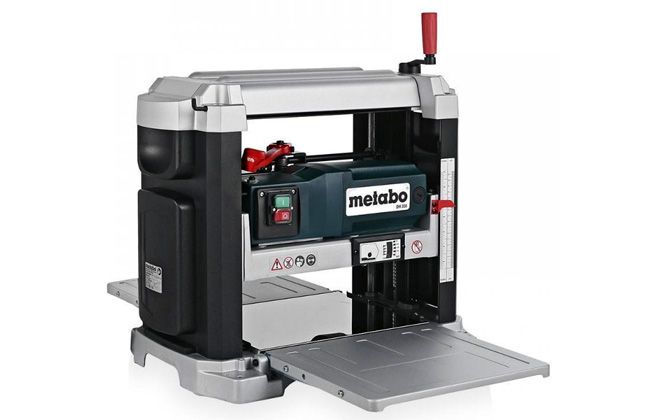

- Metabo DH 330. Этот двухсторонний станок обеспечивает получение зеркальных поверхностей на выходе.
- Спец СРМ-2000. Несмотря на высокие эксплуатационные характеристики, он отличается легким весом, что делает его удобным для использования вне помещений.
- Интерскол РС 330-1500. Оснащен двусторонними ножами, которые можно легко менять местами, что позволяет долго работать без необходимости заточки.
- Кратон WMT 318. Гарантирует надежную работу без серьезных поломок при ежедневной эксплуатации в течение пяти лет.
Рейсмусовый станок по дереву своими руками
Создать рейсмусовый станок в домашних условиях вполне реально. Вот пошаговый план по его сборке:
- Определите кинематическую схему.
- Разработайте чертежи необходимых деталей и узлов (или найдите готовые варианты в интернете).
- Сварите прочную металлическую раму.
- Установите подающие вальцы.
- Оснастите узел с режущим валом регулировочным винтом.
- Стол можно изготовить из дубовой плиты и надежно закрепить болтами к станине.
- Установите привод, подключив клиноременную и цепную передачи.
- Для отвода опилок можно использовать пылесос.
- Первый запуск следует провести на холостом ходу.
https://youtube.com/watch?v=UCr6eM7-7MI
Как пользоваться рейсмусовым станком?
Правильное использование оборудования обеспечивает долгий срок службы и высокое качество изделий. Рейсмусовый станок для обработки дерева требует соблюдения определенной последовательности действий:
- Перед началом работы внимательно осмотрите станок на наличие видимых повреждений.
- Убедитесь, что вытяжная система подключена.
- Включите питание. Все индикаторы, лампочки и дисплей (если он есть) должны быть активны.
- Дайте станку поработать на холостом ходу.
- С помощью регулировочного винта установите необходимую толщину.
- Наденьте защитные очки, включите станок и подайте заготовку на вальцы.
- Заберите готовую деталь.
https://youtube.com/watch?v=zQPw4SUFG_k
Уход и обслуживание рейсмусового станка
Уход и обслуживание рейсмусового станка являются важными аспектами, которые обеспечивают его долговечность и эффективность в работе. Правильное обслуживание не только продлевает срок службы оборудования, но и гарантирует высокое качество обработки древесины.
Регулярная чистка: Один из основных этапов ухода за рейсмусовым станком – это регулярная чистка. После каждой работы необходимо удалять опилки и древесную пыль, которые могут накапливаться в различных частях станка. Это поможет избежать перегрева двигателя и других неполадок, связанных с загрязнением.
Смазка механизмов: Важно следить за состоянием подвижных частей станка. Все механизмы, которые подвергаются трению, должны быть смазаны специальными маслами или смазками, рекомендованными производителем. Это не только уменьшает износ деталей, но и обеспечивает плавность работы станка.
Проверка и замена ножей: Ножи рейсмусового станка – это ключевой элемент, от которого зависит качество обработки древесины. Регулярно проверяйте их на наличие повреждений и износа. При необходимости производите заточку или замену ножей. Заточка должна проводиться с соблюдением угла, рекомендованного производителем, чтобы избежать ухудшения качества обработки.
Калибровка и настройка: Для достижения точности обработки необходимо периодически проверять и настраивать параметры станка. Это включает в себя проверку высоты ножей, параллельности стола и других важных характеристик. Неправильные настройки могут привести к неравномерной обработке и снижению качества готовой продукции.
Хранение: Если рейсмусовый станок не используется длительное время, его следует хранить в сухом и защищенном от пыли месте. Рекомендуется накрывать станок защитной пленкой или тканью, чтобы предотвратить попадание влаги и пыли на его поверхности.
Проверка электрических компонентов: Не забывайте о регулярной проверке электрических соединений и компонентов. Убедитесь, что провода не повреждены, а контакты надежно закреплены. Это поможет избежать коротких замыканий и других электрических неисправностей.
Читайте также:
Соблюдение этих простых рекомендаций по уходу и обслуживанию рейсмусового станка позволит вам поддерживать его в отличном состоянии, обеспечивая высокое качество обработки древесины и продлевая срок службы оборудования.
Вопрос-ответ
Что такое рейсмусовый станок?
Для обработки деревянных заготовок, производства деталей и готовых изделий в промышленности широко используются рейсмусовые станки. Это оборудование позволяет строгать, регулировать толщину доски или иного материала, придавать нужную форму материалу.
Что такое рейсмус и для чего он нужен?
Рейсмус, или рейсмас (из нем. Reißmaß) — инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии, или перенесения размеров с чертежей на заготовку. Обычно представляет собой стойку с зажимом, в котором закрепляется чертилка.
Что можно сделать рейсмусом?
Коротко объяснить, что делает рейсмус, можно так: это устройство служит для корректировки толщины брусков и их чистовой обработки. Обработанные заготовки имеют заданную толщину и размер, гладкую и идеально ровную поверхность.
Советы
СОВЕТ №1
Перед покупкой рейсмусового станка, тщательно изучите его характеристики и возможности. Обратите внимание на мощность двигателя, ширину обработки и максимальную глубину строгания, чтобы выбрать модель, которая соответствует вашим потребностям.
СОВЕТ №2
Не забывайте о безопасности при работе с рейсмусовым станком. Используйте защитные очки и наушники, а также следите за тем, чтобы ваши руки находились на безопасном расстоянии от вращающихся частей станка.
СОВЕТ №3
Регулярно проводите техническое обслуживание вашего рейсмусового станка. Чистите его от опилок и пыли, проверяйте лезвия на заточку и заменяйте их при необходимости, чтобы обеспечить качественную обработку древесины и продлить срок службы оборудования.
СОВЕТ №4
Если вы новичок в использовании рейсмусового станка, начните с обработки небольших и простых заготовок. Это поможет вам освоить технику работы и избежать ошибок, которые могут привести к повреждению материала или станка.
