Трубогиб для профильной трубы — важный инструмент для мастеров и любителей работы с металлом, позволяющий создавать конструкции с заданными углами и радиусами изгиба. В статье рассмотрим устройство и принцип работы трубогиба, а также основные виды инструмента, что поможет выбрать подходящий вариант. Также поделимся советами по самостоятельному изготовлению трубогиба и его правильному использованию для повышения эффективности работы.
Что такое трубогиб?
Это механическое устройство предназначено для изгиба труб из различных материалов, таких как сталь, алюминий, медь и ПВХ. Оно находит широкое применение в системах водоснабжения и газоснабжения. В настоящее время существуют следующие типы станков для гибки:
- ручные;
- гидравлические;
- электрические.
Трубогиб для профильной трубы представляет собой специализированное устройство, предназначенное для изгиба металлических труб и профилей различной формы. Эксперты отмечают, что основным принципом работы трубогиба является применение силы, которая деформирует материал, придавая ему нужный угол и радиус изгиба. Устройства могут быть ручными, механическими или гидравлическими, что позволяет выбрать оптимальный вариант в зависимости от объема работ и требований к точности.
Среди основных видов трубогибов выделяют роликовые, прессовые и ленточные. Роликовые трубогибы идеально подходят для создания плавных изгибов, в то время как прессовые модели обеспечивают высокую точность и могут работать с толстыми стенками. Ленточные трубогибы, в свою очередь, используются для обработки длинных профилей. Важно отметить, что правильный выбор трубогиба значительно влияет на качество конечного продукта и эффективность производственного процесса.
https://youtube.com/watch?v=yZc5ZDdk2yg
Устройство трубогиба
Инструменты могут варьироваться в зависимости от их конкретного назначения. Тем не менее, существуют элементы, которые являются неотъемлемой частью конструкции, независимо от функции. Трубогиб для профильной трубы включает в себя:
- раму;
- гидравлический цилиндр;
- две планки;
- две трубные опоры.
Рама может быть как открытой, так и закрытой. Ключевым компонентом является гидравлический цилиндр, на верхней части которого расположена пробка для заливки масла и контроля его уровня. Гибочное усилие создается за счет штока, который возвращается в исходное положение благодаря пружине, установленной на цилиндре. На трубогибе для профильной трубы имеются резьбовые отверстия, в которые вставляются болты, позволяющие регулировать высоту. Цапфа служит упором для этого устройства. Все элементы, участвующие в процессе сгибания, изготовлены из литой стали.
| Аспект | Описание | Примечания |
|---|---|---|
| Что такое трубогиб для профильной трубы? | Специализированное оборудование, предназначенное для гибки металлических профильных труб (квадратных, прямоугольных, овальных) под заданным углом без нарушения целостности материала и изменения сечения. | Отличается от трубогибов для круглых труб наличием специальных роликов и прижимов, предотвращающих деформацию профиля. |
| Устройство | Состоит из станины (основания), ведущего ролика (приводного), двух или более ведомых (опорных) роликов, механизма регулировки расстояния между роликами (для настройки радиуса гиба) и привода (ручного, электрического, гидравлического). | Некоторые модели могут иметь дополнительные элементы, такие как упоры, измерительные шкалы, системы ЧПУ. |
| Принцип работы | Труба зажимается между ведущим и ведомыми роликами. Ведущий ролик вращается, протягивая трубу через систему роликов. Регулировка положения ведомых роликов определяет радиус изгиба. Постепенное прохождение трубы через ролики приводит к ее пластической деформации и формированию нужного угла. | Гибка может осуществляться как в одной плоскости, так и в нескольких (например, для создания арок или спиралей). |
| Основные виды по типу привода | Ручные: Приводятся в действие мускульной силой оператора. Подходят для небольших объемов работ и тонкостенных труб. Электрические: Оснащены электродвигателем, что значительно упрощает процесс гибки и повышает производительность. Гидравлические: Используют гидравлическую систему для создания усилия. Мощные, подходят для толстостенных и крупногабаритных труб. | Выбор типа привода зависит от требуемой производительности, толщины и размера труб, а также бюджета. |
| Основные виды по конструкции | Вальцовые (прокатные): Труба протягивается между тремя или более роликами, один из которых регулируется по высоте для изменения радиуса. Рычажные (арбалетные): Используют рычажный механизм для создания усилия. Чаще применяются для гибки круглых труб, но существуют модификации для профильных. Дорновые: Внутрь трубы вставляется дорн (оправка), предотвращающий деформацию сечения при гибке. Применяются для высокоточной гибки. | Вальцовые трубогибы наиболее распространены для профильных труб. |
| Основные виды по степени автоматизации | Ручные: Полностью управляются оператором. Полуавтоматические: Часть операций (например, подача трубы) автоматизирована. Автоматические (с ЧПУ): Полностью автоматизированный процесс гибки по заданной программе, высокая точность и повторяемость. | Автоматические трубогибы используются в серийном производстве. |
| Применение | Изготовление металлоконструкций, мебели, теплиц, навесов, ограждений, элементов декора, автомобильных рам, спортивного инвентаря и т.д. | Широко используются в строительстве, производстве, сельском хозяйстве и быту. |
Интересные факты
Вот несколько интересных фактов о трубогибах для профильных труб:
-
Разнообразие методов гибки: Трубогибы могут использовать различные методы гибки, включая холодную, горячую и гибку с использованием роликов. Каждый из этих методов имеет свои преимущества и применяется в зависимости от материала трубы и требуемого радиуса изгиба. Например, холодная гибка позволяет сохранить прочность материала, в то время как горячая гибка облегчает процесс для более толстых стенок.
-
Автоматизация процессов: Современные трубогибы часто оснащены автоматизированными системами управления, которые позволяют точно контролировать угол и радиус изгиба. Это значительно увеличивает производительность и уменьшает вероятность ошибок, что особенно важно в массовом производстве, где требуется высокая точность.
-
Применение в различных отраслях: Трубогибы для профильных труб находят широкое применение в различных отраслях, включая строительство, автомобилестроение, производство мебели и даже в аэрокосмической промышленности. Они используются для создания каркасов, конструкций, трубопроводов и других элементов, где требуется высокая прочность и точность.
Принцип работы трубогиба
Процесс работы с трубами является достаточно сложным, и правильный выбор диаметра трубы играет ключевую роль. Специальное устройство позволяет выполнять изгибы в соответствии с заранее заданными параметрами. Станок для сгибания труб функционирует следующим образом:
- Сначала на основе рисуется полукруг, после чего создается чертеж, который фиксируется на выбранной поверхности.
- Сбоку устройства устанавливается упор, изготовленный из обрезной доски.
- Труба помещается между чертежом и упором.
- Держась за один конец трубы, начинают аккуратно ее изгибать.
Виды трубогибов
Если рассматривать устройства по принципу их функционирования, можно выделить несколько категорий:

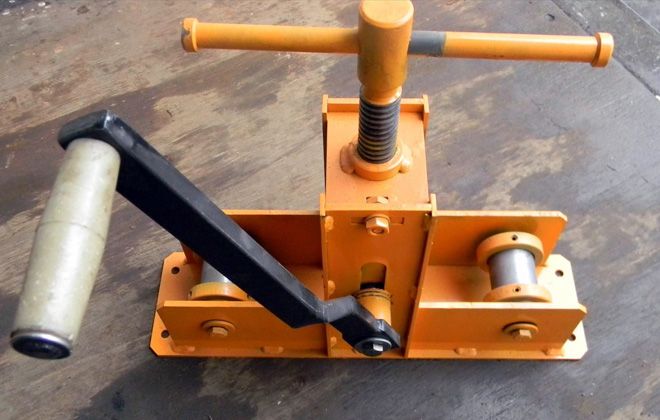

- Ручные. Это самый доступный вариант, который подходит для непрофессионального использования. Идеально подходит для работы с «мягкими» металлами.
- Электрические трубогибы для профильных труб. Эти устройства часто применяются на производственных предприятиях, позволяя сгибать трубы большого диаметра. Они отличаются высокой точностью и являются наиболее дорогими среди всех типов.
- Гидравлические. Это современные инструменты, способные создавать значительное усилие. Их используют для изгиба труб, предназначенных для газопроводов и водопроводов.
По методу изгиба труб можно выделить следующие типы:
- Сегментные – оснащены специальным механизмом, который позволяет протаскивать трубу и изгибать её под необходимым углом.
- Арбалетные – представляют собой арочные трубогибы, предназначенные для профильных труб.
- Пружинные – эти устройства используют специальные пружины для изгиба пластиковых труб.
Какой трубогиб лучше для профильной трубы?
На этот вопрос можно дать четкий ответ – электрический вариант. Он не требует физических усилий для функционирования. Вам лишь нужно установить трубу и задать необходимые параметры. Такой автоматический сгибатель труб выполнит всю работу самостоятельно. Однако стоит отметить, что его цена довольно высока, и при выполнении единичных задач он не оправдает своих затрат.
Трубогиб для профильной трубы своими руками
Для того чтобы сэкономить средства, можно самостоятельно изготовить трубогиб для профильной трубы. Следуйте данной инструкции:
- Начните с создания надежного основания, используя трубу с толщиной стенок не менее 3 мм. После выбора подходящей трубы отмерьте 2 см от края и просверлите отверстие для будущей оси.
- Определите радиус изгиба, добавив запас в 5 см.
- Рычаг с фиксатором можно сделать в виде шпильки.
- Рукоятку следует изготовить, соединяя две пластины. Обратите внимание, что их общая толщина не должна быть менее 4 мм. Ручка крепится на ось, поэтому ее длина должна превышать 10 мм с каждой стороны.
- Приступайте к сборке инструмента. Закрепите основание, на ось установите одну пластину, а вторую прикрепите к основному шкиву.
- Закрепите шпильку фиксатора гайкой на основании. Шкив должен быть установлен на оси и зафиксирован болтом.
- Проведите тестирование созданного устройства.
https://youtube.com/watch?v=uLPqia3Asv0
Как пользоваться трубогибом для профильной трубы?
Для правильной работы устройства необходимо разместить его на ровной поверхности. Важно следить за тем, чтобы все действия выполнялись плавно, без резких движений. Процесс использования трубогибочных станков включает следующие шаги:
- Сгибание начинается с вращения колеса-рукоятки.
- Под действием прижимного усилия профиль перемещается в направлении ролика и постепенно изгибается.
- После завершения сгибания в одну сторону, слегка зажимают ведущий ролик и прогоняют профиль в обратном направлении.
- Повторяют процесс зажима и выполняют все действия еще раз.
- Эта процедура продолжается до достижения необходимого радиуса изгиба.
https://youtube.com/watch?v=-6c0w1WMlfo
Как согнуть профильную трубу без трубогиба?
Если у вас нет специального инструмента, можно воспользоваться следующими методами:
- Нагрейте необходимую область, чтобы сделать металл более гибким и податливым. Для этого подойдет газовая горелка. Площадь нагрева должна составлять 6 диаметров трубы.
- Трубогибочный станок для профильной трубы можно заменить на болгарку и сварочный аппарат. Сначала с помощью болгарки выполняются распилы, а затем сварочным аппаратом заварите места после сгибания трубы.
- Изготавливают пружину из стальной проволоки диаметром 2 мм. Ее изгибают по форме профиля, вставляют в трубу и сгибают изделие до необходимого радиуса.
- Ручной трубогиб для профильной трубы можно заменить, заполнив трубу горячим песком, предварительно закрыв один конец колышком. Один конец фиксируется, после чего выполняется сгибание.
- В закрытую трубу заливают воду и помещают в морозильное помещение. После замерзания воды труба становится более податливой для сгибания.
Советы по выбору трубогиба в зависимости от типа работ
Выбор трубогиба – это важный этап, который напрямую влияет на качество и эффективность выполнения работ с профильными трубами. При выборе устройства необходимо учитывать несколько ключевых факторов, которые помогут определить, какой именно трубогиб будет наиболее подходящим для ваших нужд.
1. Тип работ: Прежде всего, необходимо определить, какие именно работы вы планируете выполнять с помощью трубогиба. Если это будут единичные или мелкосерийные работы, возможно, вам подойдет ручной трубогиб. Для массового производства или выполнения сложных и объемных проектов лучше рассмотреть автоматические или электрические модели, которые обеспечивают высокую скорость и точность изгиба.
2. Материал и толщина трубы: Разные трубогибы предназначены для работы с различными материалами и толщинами труб. Убедитесь, что выбранный вами трубогиб способен обрабатывать профильные трубы из того материала, который вы планируете использовать, будь то сталь, алюминий или нержавеющая сталь. Также обратите внимание на максимальную толщину стенки трубы, которую может изгибать устройство.
3. Радиус изгиба: Важно учитывать радиус изгиба, который необходим для ваших работ. Некоторые трубогибы могут выполнять изгибы только с определенным радиусом, в то время как другие предлагают более широкий диапазон. Если вам нужны сложные формы, выбирайте модели с возможностью настройки радиуса изгиба.
4. Удобство использования: Обратите внимание на конструкцию трубогиба и его функциональные особенности. Удобные ручки, возможность быстрой замены матриц и простота в эксплуатации значительно упростят процесс работы. Также стоит учитывать вес и размеры устройства, особенно если вы планируете использовать его в ограниченных пространствах.
5. Бюджет: Как и в любом другом деле, бюджет играет важную роль. Определите, сколько вы готовы потратить на трубогиб, и ищите модели, которые соответствуют вашим финансовым возможностям. Не забывайте, что более дорогие устройства часто имеют дополнительные функции и большую надежность, что может оправдать их стоимость в долгосрочной перспективе.
6. Отзывы и рекомендации: Перед покупкой стоит ознакомиться с отзывами других пользователей и рекомендациями специалистов. Это поможет вам получить представление о реальных возможностях и недостатках конкретных моделей, а также избежать распространенных ошибок при выборе.
В заключение, правильный выбор трубогиба зависит от множества факторов, включая тип работ, материал и толщину труб, радиус изгиба, удобство использования, бюджет и отзывы пользователей. Уделив внимание каждому из этих аспектов, вы сможете выбрать устройство, которое наилучшим образом соответствует вашим потребностям и обеспечит качественное выполнение работ с профильными трубами.
Вопрос-ответ
Что такое трубогиб и для чего он используется?
Трубогиб — это специализированное оборудование, предназначенное для изгиба труб и профильных материалов. Он используется в различных отраслях, таких как строительство, автомобилестроение и производство, для создания деталей с необходимыми углами и радиусами изгиба.
Какие основные виды трубогибов существуют?
Существует несколько основных видов трубогибов: ручные, электрические и гидравлические. Ручные трубогибы подходят для небольших объемов работ и простых изгибов, тогда как электрические и гидравлические модели обеспечивают более высокую производительность и точность, что делает их идеальными для промышленных нужд.
Каков принцип работы трубогиба?
Принцип работы трубогиба основан на приложении силы к трубе или профилю, что позволяет изменять его форму. В зависимости от типа устройства, изгиб может происходить за счет механического, электрического или гидравлического воздействия. В процессе работы труба помещается в специальный механизм, который обеспечивает равномерное распределение нагрузки и предотвращает повреждение материала.
Советы
СОВЕТ №1
Перед покупкой трубогиба для профильной трубы, определите, какие именно виды труб вы планируете гнуть. Это поможет выбрать устройство, которое будет соответствовать вашим потребностям и обеспечит необходимую гибкость и точность.
СОВЕТ №2
Обратите внимание на материалы, из которых изготовлен трубогиб. Устойчивые к износу и прочные материалы обеспечат долговечность инструмента и его надежную работу в течение долгого времени.
СОВЕТ №3
Изучите принцип работы трубогиба, чтобы лучше понимать, как правильно его использовать. Это поможет избежать ошибок при работе и повысит качество ваших изделий.
СОВЕТ №4
Не забывайте о безопасности при работе с трубогибом. Используйте защитные очки и перчатки, а также следуйте инструкциям производителя, чтобы минимизировать риск травм.
