Сэндвич труба для дымохода – что это такое, составные части, плюсы и минусы, как правильно выбрать? Полезные советы и рекомендации

Сэндвич труба для дымохода — это решение для эффективного отвода дымовых газов и безопасной работы отопительных систем. В статье рассмотрим составные части сэндвич-трубы, ее преимущества и недостатки, а также рекомендации по выбору и установке. Эти аспекты помогут вам сделать осознанный выбор при обустройстве дымохода, обеспечивая надежность и долговечность системы отопления.

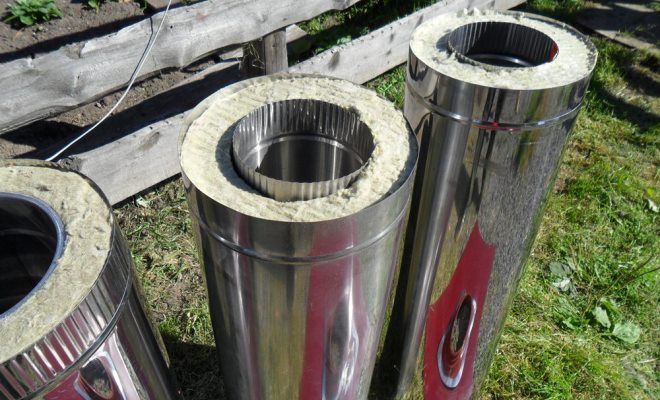

Что такое сэндвич-труба?

Дымоход является важнейшим элементом любого котельного оборудования. Правильная его установка играет ключевую роль в обеспечении безопасности и долговечности работы отопительных систем. В современных строительных практиках сэндвич-дымоходы занимают одно из ведущих мест среди конструкций. Уникальное название отражает суть его конструкции. Сэндвич-труба для вентиляции представляет собой модульный цилиндрический элемент, который состоит из нескольких металлических труб различного диаметра, помещенных одна в другую. Пространство между трубами заполняется специальным изоляционным материалом.

Сэндвич труба для дымохода представляет собой конструкцию, состоящую из двух труб, одна из которых помещена в другую, с изоляционным слоем между ними. Основные компоненты включают внутреннюю трубу, выполненную из нержавеющей стали, и внешнюю, которая может быть изготовлена из оцинкованного металла или также из нержавеющей стали. Плюсы сэндвич труб заключаются в их высокой теплоизоляции, что предотвращает конденсацию и образование коррозии, а также в легкости установки и обслуживании. Однако есть и минусы: такие трубы могут быть дороже обычных, а также требуют тщательного выбора по диаметру и материалу в зависимости от типа топлива. Эксперты рекомендуют обращать внимание на сертификаты качества и соответствие стандартам, чтобы обеспечить безопасность и долговечность дымохода.

Составные части сэндвич-дымохода

В зависимости от специфики отопительного оборудования, конструкция сэндвич-трубы может варьироваться, однако основные принципы ее сборки остаются неизменными:

1. Внутренний контур изготавливается из жаростойкой нержавеющей стали, латуни или меди. Именно по этой трубе будут выводиться продукты сгорания наружу.
2. Между внутренней трубой и внешним контуром обязательно устанавливается негорючий изоляционный материал, который защищает конструкцию от перегрева и снижает образование конденсата. В качестве изоляции могут использоваться базальтовая или керамическая вата, вермикулит или их комбинации.
3. Внешняя труба, выполняющая как защитные, так и декоративные функции, чаще всего изготавливается из нержавеющей стали, что позволяет снизить стоимость конструкции.

Интересные факты

Вот несколько интересных фактов о сэндвич трубах для дымоходов:

1. Структура и теплоизоляция: Сэндвич трубы состоят из двух слоев металла, между которыми находится теплоизоляционный материал (чаще всего минеральная вата). Эта конструкция позволяет эффективно сохранять тепло и предотвращает конденсацию влаги внутри трубы, что значительно увеличивает срок службы дымохода и снижает риск коррозии.

2. Универсальность применения: Сэндвич трубы подходят для различных типов котлов и каминов, включая газовые, дизельные и твердотопливные. Это делает их универсальным решением для отопительных систем, обеспечивая высокую эффективность и безопасность.

3. Легкость установки и обслуживания: Благодаря модульной конструкции сэндвич труб, их легко монтировать и демонтировать. Это упрощает процесс установки и позволяет без особых усилий проводить техническое обслуживание, что особенно важно для поддержания безопасности и эффективности работы дымохода.

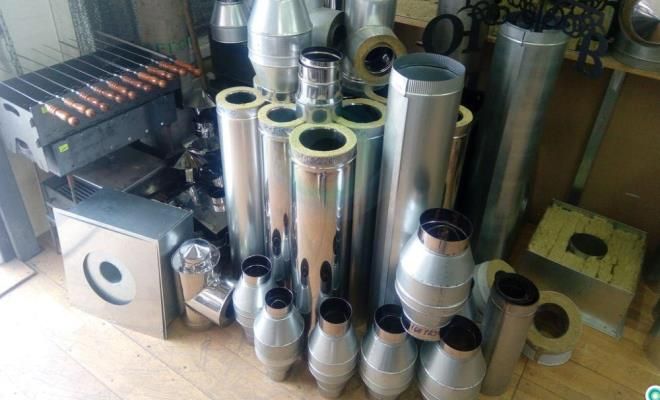

Плюсы и минусы сэндвич-трубы

Перед тем как приобрести или самостоятельно изготовить сэндвич-трубу для дымохода, важно тщательно рассмотреть все ее плюсы и минусы. Преимущества данного изделия значительно перевешивают недостатки:

1. Сэндвич-трубы отличаются легким весом, что упрощает их транспортировку. Кроме того, нет необходимости в установке дополнительного усиленного фундамента для отопительного оборудования.
2. Установка конструкции может быть выполнена самостоятельно, без необходимости привлекать узкоспециализированных специалистов.
3. Легкость в создании конструкции с необходимыми параметрами и возможность замены любого элемента.
4. Гладкая внутренняя поверхность предотвращает накопление сажи и загрязнение дымохода.
5. Высокий уровень пожарной безопасности.
6. Привлекательный внешний вид.

Однако у сэндвич-трубы есть и некоторые недостатки, которые следует учитывать:

1. Срок службы такой конструкции составляет примерно 10-15 лет, что значительно меньше по сравнению с кирпичными аналогами.
2. Цена изделия, обусловленная большим количеством деталей из нержавеющей стали, довольно высока.
3. Частые измерения температуры в таком дымоходе могут привести к разгерметизации всей конструкции.

Как выбрать сэндвич-трубу?

Чтобы сэндвич-трубы для дымохода полностью соответствовали требованиям отопительного оборудования и эффективно выполняли свои функции, при выборе следует обратить внимание на несколько ключевых параметров:

1. Качество и толщина металла внутренней трубы. Для газовых котлов толщина стенок может колебаться от 0,5 до 1 мм, в то время как для банных печей этот показатель начинается с 0,8 мм.
2. Диапазон рабочих температур внутреннего контура. Существуют сплавы, способные выдерживать температуры свыше +1000℃, что необходимо для банного оборудования, а также более простые варианты, которые можно нагревать до +700…850℃.
3. Диаметр внутренней трубы, который должен быть точно подобран к конкретному отопительному прибору. Он может варьироваться от 115 до 120 мм.
4. Длина дымохода, которая должна составлять не менее 5 м. На этот параметр влияют форма крыши и наличие близлежащих построек.
5. Тип и толщина утеплителя, которые могут колебаться от 25 до 60 мм. Наиболее популярным и экономически выгодным вариантом является базальтовая вата.
6. Материал внешнего защитного контура. Это может быть как нержавеющая, так и оцинкованная сталь.

☞ Лайфхак : как выбрать дымоход в магазине? На что обращать внимание. Критерии качества.

Сэндвич-труба для дымохода – размеры

Для корректной установки сэндвич-трубы дымохода, размеры которой подбираются индивидуально, необходимо, чтобы она соответствовала выходу котельного патрубка. Поэтому следует учитывать следующие моменты:

1. Поперечное сечение трубы может составлять 0,5 или 1 м, однако существуют и специализированные модели с диаметром от 110 до 300 мм.
2. Углы соединительных элементов могут быть 90 и 135° для уголков и тройников.
3. Толщина стенки внутреннего профиля варьируется от 0,5 до 1 см в зависимости от типа отопительного оборудования.
4. Толщина внешней стенки обычно составляет 0,7 см и редко превышает эту величину.
5. Как уже упоминалось, ширина слоя утеплителя может колебаться от 2,5 до 6 см. Этот показатель зависит от используемых изоляционных материалов, сплавов и типа котла.
6. При соблюдении всех указанных параметров внешний диаметр сэндвич-трубы будет находиться в диапазоне от 20 до 43 см.

Сэндвич-труба своими руками

При необходимости можно самостоятельно изготовить сэндвич-трубы для дымохода из нержавеющей стали. Для этого вам понадобятся:

1. Лист нержавеющей стали для внутренней части;
2. Оцинкованная труба для внешней защиты и отделки;
3. Теплоизоляционный материал, обладающий огнестойкими свойствами;
4. Сварочный аппарат или специальные замковые механизмы;
5. Измерительные инструменты.

Этапы выполнения работ:

1. В первую очередь необходимо рассчитать такие параметры, как длина дымохода, диаметр внутреннего и внешнего контуров, а также толщину изоляционного слоя.
2. Листовой металл сворачивается в цилиндр нужного диаметра и соединяется с помощью сварного шва или специальных замковых элементов.
3. Готовый внутренний контур оборачивается теплоизоляционным материалом.
4. Затем конструкция помещается в внешнюю оцинкованную трубу.
5. Завершающим этапом является монтаж конструкции в дымоходное отверстие.

Как сделать сэндвич дымоход,своими руками.Супер дымоход!

Утеплитель для сэндвич-дымохода

Ключевым элементом эффективной работы сэндвич трубы для бани является правильный выбор утеплителя. При выборе материала необходимо учитывать следующие моменты:

1. Температура дымовых газов. У газовых и жидкотопливных котлов она значительно ниже, чем у угольных, дровяных и пиролизных систем.
2. Климатические условия в месте эксплуатации. Высокая влажность или низкие температуры (при установке на улице) требуют использования более влагостойких материалов.

Наиболее распространённые утеплители включают в себя:

• вермикулит;
• стекловолокно;
• базальтовую вату в рулонах, плитах или в виде картонных листов;
• керамическую вату.

Монтаж сэндвич-труб

Правильно установленная сэндвич-система дымохода обеспечивает эффективную работу всех элементов отопления. Процесс монтажа включает в себя несколько ключевых этапов:

1. На выход котла устанавливается переходник, который предварительно обработан термостойким герметиком изнутри.
2. В случае вертикального расположения дымохода, необходимо установить одностенную трубу на выход котла, в которую можно интегрировать бак для подогрева воды или сетку-каменку.
3. При горизонтальном монтаже дымохода из сэндвич-труб через стену, длина этого участка не должна превышать 1 метра, с уклоном около 3° в сторону улицы.
4. В стене вырезается отверстие с необходимым зазором, которое затем обшивается минеритом.
5. После подготовки отверстия устанавливается проходной блок с изоляционным слоем, через который проходит сэндвич-труба, соединяющаяся с котлом.
6. Снаружи монтируются опорные кронштейны, после чего начинается установка вертикальной части трубы снизу вверх.
7. Завершающим этапом является установка конуса и оголовка.

МОНТАЖ ДЫМОХОДА СЭНДВИЧ

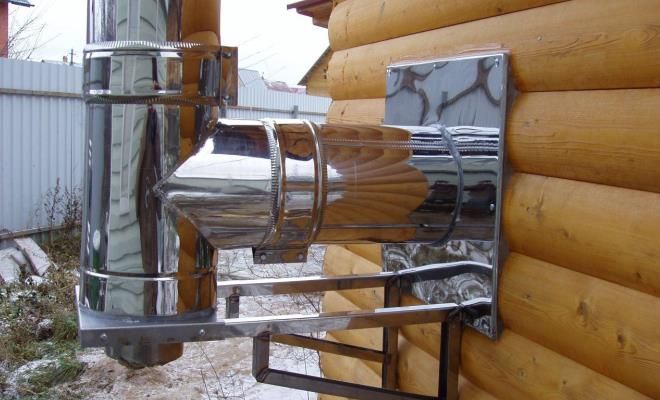

Схема установки сэндвич-трубы

При установке сэндвич-трубы для бани или жилого дома можно выбрать один из двух основных вариантов:

1. Внутренний монтаж, который предполагает прохождение трубы через потолочные перекрытия и крышу. Этот способ обеспечивает защиту дымохода от внешних воздействий, что минимизирует образование конденсата. Однако стоит отметить, что такой подход усложняет процесс установки, особенно в области кровельных перекрытий, и может привести к уменьшению полезной площади внутри помещения.

2. Внешний монтаж, при котором труба проходит через стену. Этот вариант значительно упрощает процесс установки, так как требуется сделать лишь одно отверстие в стене. Однако стоит учитывать, что конструкция будет подвержена воздействию внешних факторов, а также может негативно сказаться на эстетике внешнего вида стены.

Переход с кирпичной трубы на сэндвич

Часто процесс установки дымохода из сэндвич-труб происходит во время обновления старой кирпичной конструкции. В этом случае необходимо придерживаться следующих рекомендаций:

1. Разборка старой кирпичной части.
2. Монтаж начинается с нижней части и продолжается вверх, при этом металлические элементы соединяются друг с другом по принципу раструбных соединений.
3. Соединения герметизируются и фиксируются с помощью хомутов.
4. Если крыша сделана из горючих материалов, обязательно устанавливается искрогаситель на оголовок.
5. Высокие конструкции должны быть закреплены с использованием натяжных тросов.

Правила установки сэндвич трубы

В инструкции по установке дымохода из сэндвич-труб указаны ключевые моменты, которые играют важную роль в обеспечении безопасности эксплуатации системы в дальнейшем:

1. Если дымоход проходит сквозь деревянные элементы, необходимо тщательно изолировать их от металлических частей.
2. В местах, где труба проходит через перекрытия, не должно быть соединений.
3. Для обеспечения герметичности трубы рекомендуется использовать черный печной герметик, который выдерживает высокие температуры.
4. При переходе от квадратного сечения к круглому обязательно следует применять опорную квадратную платформу и цилиндрический патрубок.

Обслуживание и уход за сэндвич-трубой

Сэндвич-труба для дымохода требует регулярного обслуживания и ухода для обеспечения ее эффективной работы и долговечности. Правильное обслуживание поможет предотвратить накопление сажи и других отложений, которые могут привести к снижению тяги и даже к пожару.

Первым шагом в уходе за сэндвич-трубой является регулярная проверка состояния внешней и внутренней частей конструкции. Внешняя оболочка должна быть целой, без видимых повреждений, таких как вмятины или коррозия. Внутренние элементы, в частности, теплоизоляция и внутренние трубы, также должны быть проверены на наличие трещин и других дефектов.

Рекомендуется проводить чистку дымохода не реже одного раза в год, особенно если он используется для отопления на твердом топливе. Чистка включает в себя удаление сажи и других отложений, которые могут накапливаться внутри трубы. Для этого можно использовать специальные щетки, которые подходят для диаметра вашей трубы. Важно помнить, что чистка должна проводиться только при полностью остывшем дымоходе.

Кроме того, стоит обратить внимание на герметичность соединений. Если вы заметили, что в местах соединения труб появляется конденсат или сажа, это может свидетельствовать о необходимости замены уплотнителей или герметиков. Неправильные соединения могут привести к утечкам газов, что крайне опасно.

Также важно следить за состоянием вентиляции. Сэндвич-труба должна быть правильно установлена и обеспечивать достаточную тягу. Если вы заметили, что дым не уходит, а наоборот, возвращается в помещение, это может быть признаком засорения или неправильной установки трубы.

В зимний период необходимо следить за тем, чтобы на трубе не образовывался лед или снег, так как это может привести к ухудшению тяги. В некоторых случаях может потребоваться установка защитных конструкций, которые предотвратят накопление снега и льда на дымоходе.

Наконец, если вы заметили какие-либо необычные запахи или изменения в работе отопительного оборудования, рекомендуется немедленно обратиться к специалистам для диагностики и устранения проблемы. Регулярное обслуживание и внимание к деталям помогут продлить срок службы сэндвич-трубы и обеспечить безопасность вашего дома.

Вопрос-ответ

Чем опасна сэндвич-труба для дымохода?

Сэндвич-трубы боятся высоких температур. Продавцы не называют их дымоходными, ведь трубы рассчитаны на относительно невысокую температуру отходящих газов — не выше 300°C. Нержавеющая сталь, из которой сделана труба, может выгореть или разрушиться от конденсата.

Из чего состоит сэндвич-труба для дымохода?

Сэндвич-труба для дымохода состоит из внутреннего и внешнего контуров из нержавеющей стали. От толщины металла чаще всего зависит и стоимость изделия.

Советы

СОВЕТ №1

При выборе сэндвич трубы для дымохода обращайте внимание на материал. Нержавеющая сталь обладает высокой коррозионной стойкостью и долговечностью, что делает её идеальным выбором для большинства систем отопления.

СОВЕТ №2

Убедитесь, что сэндвич труба имеет необходимую теплоизоляцию. Это поможет предотвратить конденсацию и повысит эффективность работы дымохода, а также снизит риск возгорания.

СОВЕТ №3

При установке сэндвич трубы соблюдайте все рекомендации производителя и строительные нормы. Неправильная установка может привести к утечкам дыма и снижению эффективности системы отопления.

СОВЕТ №4

Регулярно проверяйте и очищайте дымоход от сажи и других отложений. Это не только продлит срок службы сэндвич трубы, но и обеспечит безопасную эксплуатацию системы отопления.
