Тепловой насос – что это такое, устройство, принцип работы, для чего нужен, плюсы и минусы, особенности применения

Тепловой насос – устройство, популярное в системах отопления и кондиционирования. В статье рассмотрим его устройство, принцип работы, назначение, преимущества и недостатки. Обсудим различные виды тепловых насосов, их режимы работы, а также рекомендации по выбору, самостоятельному изготовлению и монтажу. Эта информация будет полезна как тем, кто планирует установить тепловой насос, так и тем, кто хочет разобраться в современных технологиях отопления и кондиционирования.

Что такое тепловой насос?

В ряде стран, особенно в Европе, США и Японии, забота об экологии и высокие цены на ископаемое топливо способствовали широкому внедрению альтернативных систем отопления и горячего водоснабжения для жилых помещений. Одним из таких решений является тепловой насос – устройство, которое переносит тепло от объекта с низкой температурой к объекту с высокой температурой, работая по принципу цикла Карно.

Тепловой насос представляет собой устройство, которое использует тепло из окружающей среды для обогрева или охлаждения помещений. Принцип его работы основан на цикле преобразования энергии: насос забирает тепло из воздуха, воды или земли и передает его в помещение. Это делает его эффективным решением для климат-контроля. Эксперты отмечают, что основными преимуществами тепловых насосов являются высокая энергоэффективность и возможность снижения затрат на отопление. Однако, среди недостатков можно выделить высокую первоначальную стоимость установки и зависимость от внешних температур. В целом, тепловые насосы становятся все более популярными благодаря своей экологичности и экономичности, что делает их привлекательным выбором для современных домовладельцев.

https://youtube.com/watch?v=lstoJ_juDe4

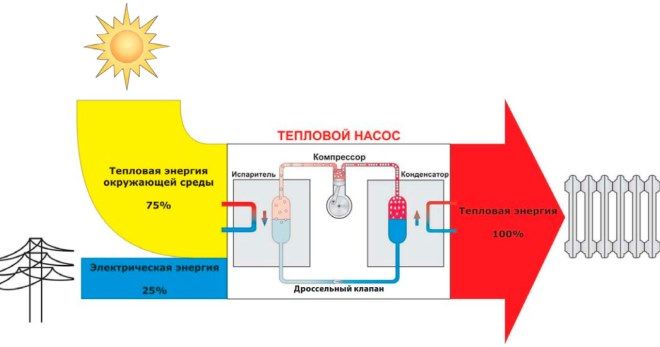

Устройство теплового насоса

Схематически устройство теплового насоса для частного дома можно представить следующим образом:

1. Система состоит из трех основных контуров.
2. В первом контуре циркулирует теплоноситель, который переносит энергию от источника низкотемпературного тепла.
3. Во втором контуре происходит движение хладагента, чаще всего это фреон. При испарении он поглощает тепло от предыдущего элемента, а при конденсации – передает его следующему.
4. В третьем контуре находится теплоприемник (вода или воздух), который, проходя через систему отопления, обеспечивает тепло в доме или квартире.

Ключевыми элементами такого устройства являются:

1. Компрессор, который подключается к электросети.
2. Испаритель, преобразующий хладагент в газ.
3. Конденсатор, где хладагент возвращается в жидкое состояние.
4. Редукционный клапан.
5. Трубопроводы, изготовленные из меди.
6. Системы управления и автоматизация.

Интересные факты

Вот несколько интересных фактов о тепловых насосах:

1. Принцип работы: Тепловые насосы используют принцип обратимого цикла Карно, что позволяет им переносить тепло из одного места в другое. Например, зимой они могут забирать тепло из воздуха, земли или воды и передавать его в дом, даже когда температура на улице ниже нуля. Это делает их эффективными для отопления в холодное время года.

2. Энергоэффективность: Тепловые насосы могут быть очень энергоэффективными. Они способны производить до 4-5 единиц тепла на каждую единицу потребляемой электроэнергии. Это означает, что, используя тепловой насос, можно значительно сократить затраты на отопление по сравнению с традиционными системами, такими как газовые или электрические котлы.

3. Экологические преимущества: Тепловые насосы способствуют снижению выбросов углекислого газа, так как они используют возобновляемые источники энергии (например, тепло из земли или воздуха). При правильном использовании они могут значительно уменьшить углеродный след домовладельца, что делает их привлекательным выбором для тех, кто заботится об экологии.

https://youtube.com/watch?v=oO1IOwxN4po

Принцип работы теплового насоса

Ранее уже говорилось о том, что функционирование устройства основано на цикле Карно, который был описан в конце XIX века. Все современные холодильники и кондиционеры работают по аналогичному принципу, однако их задача заключается в охлаждении, тогда как тепловой насос, наоборот, предназначен для нагрева. Суть процесса заключается в том, что тепло переносится от среды с низкой температурой, такой как грунт, вода или воздух, к среде с более высокой температурой, что позволяет нагревать ее до +55℃.

Принцип работы теплового насоса можно изложить следующим образом:

1. В испаритель хладагент поступает в жидком состоянии, но из-за резкого изменения давления он начинает кипеть и превращается в газ. В этот момент происходит отбор тепла от стенок испарителя.
2. Хладагент, накопивший тепловую энергию, попадает в компрессор, где сжимается и затем выталкивается в конденсатор.
3. В конденсаторе газ отдает свою тепловую энергию носителю и конденсируется обратно в жидкость. Цикл начинается заново.
4. В этом процессе электроэнергия расходуется исключительно на работу компрессора.

Для чего нужен тепловой насос?

Тепловой насос для обогрева жилых помещений отличается тем, что он не потребляет традиционные источники энергии, а «извлекает» накопленное тепло, собранное в течение весны и лета, из грунта, скальных пород, водоемов и окружающего воздуха, как снаружи, так и внутри помещений. В зимний период в условиях умеренного климата тепловые насосы могут быть применены для:

1. Организации системы отопления дома, с подключением к устройству стандартных радиаторов, где циркулирует горячая вода.
2. Создания системы горячего водоснабжения или локального подогрева, например, для бассейна.
3. Использования в летний сезон в качестве устройства для кондиционирования воздуха, обеспечивая его охлаждение.

Плюсы и минусы теплового насоса

После того как мы разобрались, что такое тепловой насос, как он функционирует и в каких целях используется, стоит рассмотреть его плюсы и минусы. К положительным сторонам устройства можно отнести:

1. Экологичность. В процессе работы не происходит сжигания топлива.
2. Экономичность. Электрическая энергия расходуется лишь на работу компрессора, а количество вырабатываемого тепла значительно превышает потребление электроэнергии.
3. Высокая степень пожарной безопасности. Система представляет собой замкнутый контур, что исключает необходимость в вентиляции и постоянной подаче энергоносителей.
4. Универсальность. Тепловой насос можно применять как для обогрева помещений зимой, так и для их охлаждения летом.

Однако у устройства есть и некоторые недостатки:

1. Высокая стоимость самого насоса и значительные расходы на его установку.
2. Срок службы прибора составляет около 20 лет, после чего потребуется капитальный ремонт системы.
3. Тепловой воздушный насос эффективно функционирует для обогрева только при температуре наружного воздуха не ниже -15℃, что может быть проблематично для многих регионов с умеренным климатом.

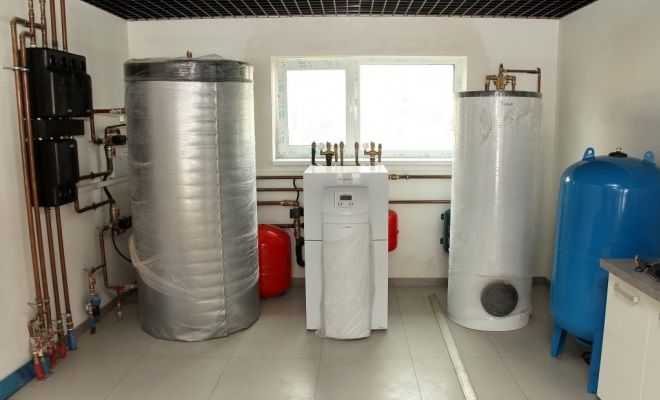

Виды тепловых насосов

Чтобы глубже понять, что такое тепловой насос, стоит рассмотреть различные его типы. Все устройства можно разделить на две основные категории в зависимости от способа передачи энергии:

1. Компрессионные — традиционные установки с фиксированным набором компонентов.
2. Абсорбционные — современные устройства, в которых в качестве рабочего тела используется пара абсорбент-хладон.

Многие пользователи знакомы с классификацией насосов по источнику тепла. Они бывают:

1. Геотермальные, включая водяные и грунтовые насосы.
2. Воздушные, которые извлекают тепло из окружающей атмосферы.
3. Устройства, использующие вторичные источники тепла, такие как сточные воды, воздух или вода.

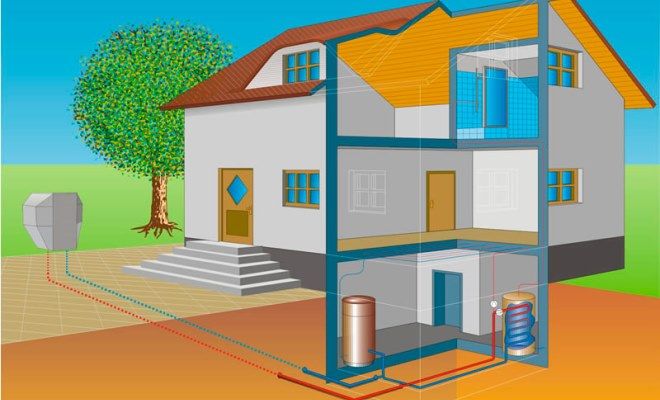

Воздушный тепловой насос

Наиболее простой в установке вариант – это воздушный тепловой насос для обогрева жилья. Цена монтажа такой системы значительно ниже, чем у водяных и грунтовых аналогов. Она «извлекает» тепло из окружающей среды, что позволяет эффективно поддерживать комфортную температуру в доме в зимний период, а также охлаждать его в летнюю жару. Однако самым серьезным недостатком данного типа является то, что он функционирует стабильно только при температурах воздуха не ниже -20℃. Если температура опустится ниже этого уровня, это может привести к сбоям в работе и поломке оборудования.

Водяной тепловой насос

Водяной тепловой насос для частного дома используется сравнительно редко. Он извлекает тепло из подземных вод или близлежащих водоемов. Эта система отличается высокой эффективностью и надежностью, так как вода обладает хорошей теплоотдачей и температурные колебания в течение года минимальны. Тем не менее, для установки такой системы необходимо учитывать несколько важных условий:

1. Участок должен иметь достаточный объем подземных вод, которые находятся на глубине не более 30-40 метров, а также располагаться вблизи водоема.
2. Вода должна соответствовать определенным стандартам качества, с низким содержанием железа и других загрязняющих веществ, чтобы избежать быстрого выхода оборудования из строя.

Грунтовой тепловой насос

Для нагрева хладагента в испарителе геотермальный тепловой насос извлекает тепло из земли. Температура почвы ниже уровня промерзания остается практически постоянной в течение всего года, что делает работу устройства независимой от внешних климатических условий. В данной системе трубы с особым антифризом размещаются в земле рядом с отапливаемым зданием. Существует два варианта установки труб:

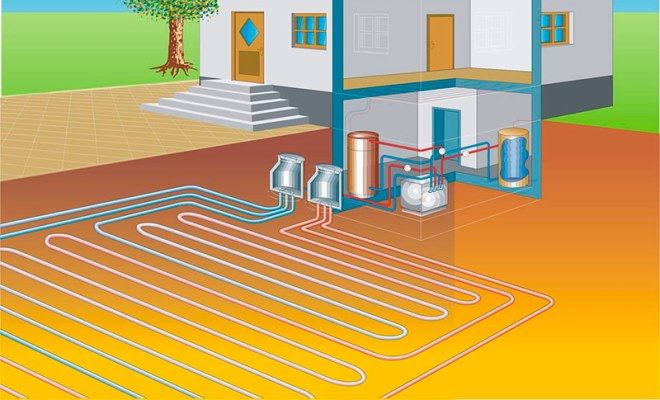

1. Горизонтальный коллектор. В этом случае трубы укладываются горизонтально на значительной площади ниже уровня промерзания.
2. Геотермальный зонд. При этой схеме трубы устанавливаются вертикально, погружаясь в землю на глубину от 100 до 200 метров. Этот метод требует значительных затрат на этапе бурения скважин.

Режимы работы теплового насоса

Теплонасосные системы отопления могут функционировать в двух основных режимах:

1. Моновалентный режим подразумевает, что устройство полностью покрывает тепловые потребности здания. Этот режим идеально подходит для тепловых насосов, используемых в частных домах, которые работают с низкопотенциальными источниками тепла с постоянной температурой, такими как грунт, вода или сточные воды, а также с системами теплых полов. Однако стоит отметить, что установка таких систем требует значительных финансовых вложений.

2. В бивалентном режиме тепловые насосы работают в сочетании с другими источниками тепла. Бивалентная точка определяется как минимальная температура в течение пяти дней в самый холодный месяц. Когда эта температура достигается, насос либо отключается, либо начинает функционировать совместно с дополнительным источником тепла.

Как выбрать тепловой насос?

При реализации таких затратных и трудоемких проектов, как установка теплового насоса, крайне важно на начальном этапе правильно выбрать подходящую модель. При выборе типа устройства следует учитывать:

1. Определение наиболее эффективного источника энергии, который будет соответствовать особенностям конкретного региона и даже конкретного участка. Это могут быть грунтовые воды, близлежащие водоемы, атмосферное тепло или температура почвы.
2. Подбор теплового насоса для отопления должен основываться на его мощности, которая рассчитывается с учетом площади и теплопотерь здания, а также необходимого объема воды для горячего водоснабжения. Эти расчеты лучше доверить опытным специалистам сертифицированных центров, занимающихся продажей оборудования.
3. Учитывать финансовые возможности как для приобретения оборудования, так и для проведения монтажных работ.
4. Осознавать, что система будет экономически выгодной только при ее постоянном использовании на протяжении длительного времени. То есть в загородном доме с установленным тепловым насосом рекомендуется проживать постоянно.

https://youtube.com/watch?v=DGiLJHbsN9I

Рейтинг тепловых насосов

При выборе дорогостоящего оборудования полезно ознакомиться с отзывами как профессионалов, так и обычных пользователей, которые уже успели оценить все плюсы и минусы устройства. В список самых востребованных моделей тепловых насосов неизменно входят:

1. NIBE F1245-12 R – грунтовой насос, предназначенный для нагрева воды в радиаторах и для периодического использования. Он отлично подходит в качестве основного источника тепла для загородных домов и офисов. Его цена составляет около $10,5 тыс., что окупается примерно за 10 лет.
2. Danfoss DHP-L Opti Pro+13 – насос класса «вода-вода», который используется для горячего водоснабжения и отопления. Оснащен гибкой системой автоматического управления. Его стоимость составляет $8,8 тыс.
3. Hitachi Yutaki S Combi RWD-2. Тепловые насосы Hitachi могут работать круглый год. Эта система подходит как для радиаторов, так и для теплых полов. Модель оборудована инверторной системой управления и антибактериальной функцией. Цена – $12 тыс.
4. Fairland AHP13AS – устройство, которое совместимо с современными системами отопления и предназначено только для нагрева. Оснащено инверторным управлением. Стоимость – $3,1 тыс.
5. Lessar LSM-H120HFA2 – легкий многофункциональный насос с низким уровнем шума. Его цена составляет $2,3 тыс.

Тепловой насос своими руками

Имея определенные навыки в области холодильных систем, можно самостоятельно создать тепловой насос. Однако стоит отметить, что грунтовые установки требуют значительных финансовых и временных вложений. Многие мастера-умельцы предпочитают изготавливать тепловые насосы на основе кондиционеров. Для этого необходимо выполнить следующие шаги:

1. Приобрести функционирующий оконный кондиционер, который также способен использоваться для отопления.
2. Снять верхнюю крышку устройства.
3. Отсоединить теплообменник.
4. Удалить внешнюю крыльчатку с общего вала.
5. Создать металлический бак со штуцерами для подачи воды в боковой стенке, длина которого должна соответствовать длине теплообменника, а ширина превышать ее на 12-15 см.
6. Установить дополнительные пластины из меди или алюминия к радиатору.
7. Поместить радиатор в бак.
8. Загерметизировать крышку и входы контура.
9. Подключить шланги и циркуляционные насосы к штуцерам.
10. Проверить герметичность и работоспособность устройства.

Правила монтажа теплового насоса

Весь процесс установки теплового насоса для отопления специалисты делят на несколько ключевых этапов:

1. Разработка проекта, в котором будет учтено полное соответствие работы внешней части устройства с внутренней.
2. Сборка самого теплового насоса, строго следуя всем рекомендациям, указанным производителем в инструкции.
3. Монтаж коллекторных коммуникаций, которые имеют свои особенности прокладки и организации в зависимости от типа используемого оборудования.
4. Подключение внешнего контура к зданию и его интеграция с системой.
5. Сборка внутреннего контура.
6. Проверка работоспособности всей системы.

Экономическая эффективность использования теплового насоса

Экономическая эффективность использования теплового насоса обусловлена его способностью значительно снижать затраты на отопление и охлаждение помещений. Основной принцип работы теплового насоса заключается в переносе тепла из одного источника в другой, что позволяет использовать возобновляемые источники энергии, такие как воздух, вода или земля.

Первым аспектом, который стоит рассмотреть, является экономия на энергозатратах. Тепловые насосы могут обеспечить до 4-5 раз больше тепловой энергии, чем они потребляют электричества. Это означает, что на каждый киловатт, потребляемый насосом, может быть получено до 5 киловатт тепла. Таким образом, использование теплового насоса может значительно снизить счета за электроэнергию, особенно в регионах с высокими тарифами на отопление.

Вторым важным моментом является долговечность и низкие эксплуатационные расходы. Тепловые насосы имеют длительный срок службы, который может достигать 20-25 лет, при этом они требуют минимального обслуживания. Это позволяет снизить общие затраты на содержание системы отопления и охлаждения в течение всего срока ее эксплуатации.

Третьим аспектом является государственная поддержка и субсидии. Во многих странах существуют программы, направленные на стимулирование использования возобновляемых источников энергии, включая тепловые насосы. Это может включать налоговые льготы, субсидии на установку и даже финансирование проектов, что делает первоначальные инвестиции более доступными.

Однако, несмотря на все преимущества, необходимо учитывать и начальные инвестиции. Установка теплового насоса может потребовать значительных затрат на оборудование и монтаж, особенно если речь идет о геотермальных системах, которые требуют бурения скважин. Тем не менее, эти затраты часто окупаются в течение нескольких лет благодаря снижению расходов на энергию.

Кроме того, экономическая эффективность теплового насоса также зависит от климатических условий региона. В более холодных климатах эффективность работы теплового насоса может снижаться, что может потребовать дополнительных затрат на резервные источники тепла. Поэтому перед выбором теплового насоса важно провести анализ местных условий и рассмотреть все возможные варианты.

В заключение, экономическая эффективность теплового насоса заключается в его способности снижать затраты на отопление и охлаждение, долговечности, низких эксплуатационных расходах и возможности получения государственной поддержки. Несмотря на высокие первоначальные инвестиции, долгосрочные выгоды делают тепловые насосы привлекательным выбором для многих домовладельцев.

Вопрос-ответ

Что такое тепловой насос простыми словами?

Тепловой насос — это система, предназначенная для отопления и охлаждения помещения, а также нагрева воды. Тепловой насос извлекает тепло из воздуха, воды или грунта (в зависимости от типа самого насоса). Пройдя несколько этапов преобразования, полученное тепло распределяется по помещению через отопительные устройства.

Что дешевле газ или тепловой насос?

Тепловой насос VS газовое отопление. Как правило, магистральный газ дешевле электричества, а котел, работающий на этом виде топлива, способен быстро и эффективно отапливать дом. Но все-таки существует один существенный недостаток – это опасность утечки и взрыва.

Что значит тепловой насос для обогрева дома?

Тепловой насос для дома — устройство, позволяющее обогревать жилые помещения зимой, охлаждать летом, снабжать горячей водой круглый год. Главные преимущества теплонасосов — возможность снизить расходы на отопление здания, горячее водоснабжение.

Советы

СОВЕТ №1

Перед покупкой теплового насоса, тщательно изучите различные модели и их характеристики. Обратите внимание на коэффициент производительности (COP) и уровень шума, чтобы выбрать наиболее подходящий вариант для вашего дома.

СОВЕТ №2

Рассмотрите возможность установки теплового насоса в сочетании с другими системами отопления, такими как солнечные панели или котлы. Это поможет повысить общую эффективность и снизить затраты на энергоресурсы.

СОВЕТ №3

Не забывайте о регулярном обслуживании теплового насоса. Периодическая проверка и чистка системы помогут продлить срок службы устройства и обеспечить его эффективную работу.

СОВЕТ №4

Изучите местные условия и климат, так как эффективность теплового насоса может значительно варьироваться в зависимости от температуры окружающей среды. Выбор модели, подходящей для вашего региона, поможет избежать проблем с производительностью.
