Антенна 4G – что это такое, принцип работы, для чего нужна, особенности разных видов и их применение

Антенна 4G – ключевой элемент для стабильного и быстрого мобильного интернета, особенно при слабом сигнале. В статье рассмотрим, что такое антенна 4G, как она работает и для чего нужна. Познакомим с различными видами антенн, их особенностями и преимуществами. Узнаете, как выбрать антенну, какие модели лучшие на рынке, какой кабель подойдет для подключения, а также получите советы по установке и настройке. Также поделимся информацией о том, как сделать антенну своими руками, что поможет улучшить качество связи и интернет-соединения в вашем доме или офисе.

Что такое антенна 4G?

Четвертое поколение мобильной связи обозначается как 4G. Сигнал этой технологии передается с помощью радиоволн, а в странах СНГ используются частоты 800, 1800 и 2600 МГц. Антенна, предназначенная для усиления 4G, функционирует на основе технологий, обеспечивающих высокоскоростную передачу данных – свыше 100 Мбит/с для мобильных пользователей и до 1 Гбит/с для стационарных. Эта технология является более совершенной по сравнению с предыдущими поколениями. Стандарт LTE также является синонимом 4G, и в мобильных устройствах его могут обозначать как одним, так и другим способом.

Преимущества, которые предоставляет антенна 4G, включают:

• мгновенную загрузку веб-страниц на планшетах, компьютерах или смартфонах;
• ускоренную обработку данных, что особенно важно для работы в интернете;
• стабильную загрузку видео и аудио контента без зависаний в критические моменты;
• возможность играть в современные и требовательные к интернету игры;
• отсутствие проблем во время видеозвонков и конференций;
• возможность подключения нескольких пользователей к одному роутеру;
• высокая степень защиты соединения, которая недоступна при низкой скорости интернета.

Антенна 4G представляет собой ключевой элемент в системе мобильной связи, обеспечивающий передачу данных на высоких скоростях. Эксперты отмечают, что принцип работы антенны основан на преобразовании электрических сигналов в радиоволны и обратно, что позволяет пользователям получать доступ к интернету и другим услугам связи. Антенны 4G бывают различных типов, включая направленные и всенаправленные, каждая из которых имеет свои особенности. Направленные антенны обеспечивают более сильный сигнал на определённом направлении, что идеально подходит для удалённых мест, тогда как всенаправленные антенны обеспечивают равномерное покрытие в круговой зоне. Важно отметить, что выбор типа антенны зависит от условий эксплуатации и требований к скорости передачи данных. Эксперты подчеркивают, что правильный выбор антенны может значительно улучшить качество связи и скорость интернета, что особенно актуально в условиях растущего спроса на мобильные данные.

https://youtube.com/watch?v=3il8Omkhzxc

Принцип работы антенн 4G

Внешняя антенна 4G принимает сигнал от базовой станции, усиливает его и передает на модем (роутер), а затем – на компьютер. Направленная антенна 4G может быть как узкополосной (поддерживающей одну частоту), так и широкополосной (обрабатывающей несколько частот). Антенна 4G MIMO оснащена несколькими входами и выходами, что позволяет получать информацию от вышки дважды с использованием различных излучателей. Этот подход способствует увеличению скорости передачи данных и снижению их потерь. Применение технологии MIMO значительно улучшает качество работы сервисов, предназначенных для видеоконференций.

Интересные факты

Вот несколько интересных фактов о 4G антеннах:

1. Принцип работы и технологии: 4G антенны используют технологию MIMO (Multiple Input Multiple Output), которая позволяет одновременно передавать и принимать несколько потоков данных. Это значительно увеличивает скорость передачи и улучшает качество связи. Например, антенны могут иметь 2, 4 или даже 8 антенн, что позволяет использовать несколько каналов для передачи данных одновременно.

2. Разнообразие типов антенн: Существует несколько типов 4G антенн, включая направленные и всенаправленные. Направленные антенны, такие как Yagi или параболические, фокусируют сигнал в одном направлении, что позволяет увеличить дальность связи и улучшить качество сигнала. Всенаправленные антенны, такие как дипольные, принимают сигнал со всех сторон, что делает их идеальными для использования в условиях, где направление сигнала может меняться.

3. Влияние на скорость интернета: Качество и тип антенны могут существенно влиять на скорость мобильного интернета. Например, установка внешней антенны может значительно улучшить сигнал в удаленных или загруженных районах, что позволяет пользователям достигать более высоких скоростей передачи данных и стабильности соединения. В некоторых случаях использование антенн может увеличить скорость интернета в несколько раз по сравнению с использованием только встроенной антенны устройства.

Для чего нужна антенна 4G?

Установленная антенна LTE 4G значительно повышает стабильность сигнала и существенно увеличивает скорость интернет-соединения. Антенна 4G необходима в следующих случаях:

• если вас не устраивает скорость загрузки или выгрузки данных;
• если устройство часто теряет связь или не может подключиться к сети;
• если требуется расширить зону покрытия интернет-сигнала;
• если сигнал слабо проходит через преграды, такие как стены, или оборудование находится в подвале.

Типы антенн 4G

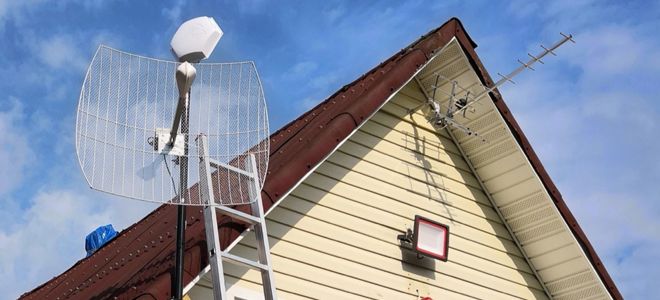

Для правильного выбора антенны 4G важно понимать, какие типы устройств доступны на рынке. Внешняя антенна для 4G модема монтируется снаружи здания, например, на крыше или стене, и может быть представлена в следующих вариантах:

• панельная;
• всенаправленная;
• параболическая.

Панельная антенна 4G

Наиболее популярным вариантом антенны-усилителя для 4G является панельная антенна. Она обладает широкой зоной направленности, что упрощает процесс ее настройки – достаточно направить ее в сторону базовой станции. Еще одним значительным плюсом является поддержка различных распространенных стандартов мобильной связи, таких как 3G, 4G и GSM. Панельные антенны имеют квадратную или ромбовидную форму и устанавливаются на мачте или кронштейне. Одним из ключевых характеристик панельной антенны 4G является коэффициент усиления сигнала, оптимальным значением которого считается 15 дБ.

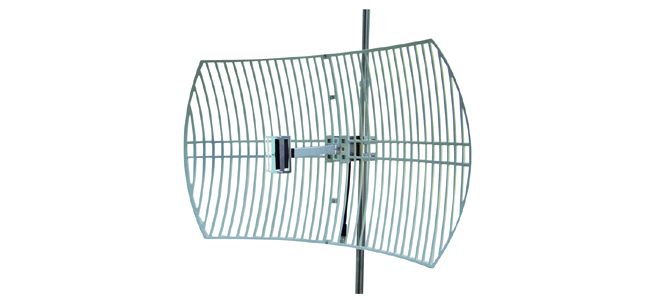

Параболическая антенна 4G

Параболическая антенна 4G для модема сегодня представляет собой оптимальное решение для получения сильного сигнала. Антенны данного типа отличаются крупными размерами и значительным весом, что может вызвать определенные трудности при их установке. Параболические антенны 4G часто используются в условиях значительного расстояния от базовой станции. Настройка таких антенн осуществляется исключительно в горизонтальной плоскости. В некоторых моделях предусмотрена технология MIMO.

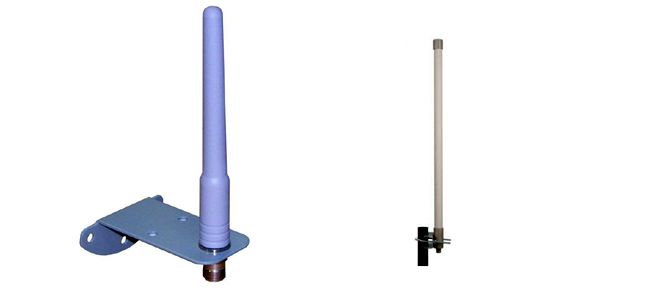

Всенаправленная антенна 4G

Одним из наиболее популярных вариантов является всенаправленная антенна 4G для роутеров. Ее основное достоинство заключается в компактности, легкости и высокой мобильности. Еще одним преимуществом всенаправленной антенны 4G является то, что ее не нужно нацеливать на базовую станцию. Часто такие устройства используют в автомобилях и другом транспорте. Всенаправленные антенны 4G также устанавливают в городах, где вышки операторов расположены на небольшом расстоянии.

Как выбрать антенну 4G?

Для того чтобы антенна, предназначенная для 4G модема, эффективно выполняла свои функции, важно правильно ее выбрать. Вот несколько рекомендаций от экспертов:

1. Если вышка расположена далеко и сигнал слабый, стоит обратить внимание на направленную антенну 4G, которую лучше установить на крыше или стене здания.
2. Антенна панельного типа проще в настройке, поэтому ее стоит выбирать тем, кто планирует самостоятельно заниматься установкой и настройкой устройства.
3. В случае, если в городской квартире сигнал достаточно сильный, можно рассмотреть вариант с всенаправленной компактной антенной, которую можно установить как внутри квартиры, так и за окном.
4. Параболическую антенну 4G рекомендуется приобретать только в крайних случаях, когда другие варианты не дают нужного результата. Установка и настройка такой антенны должны выполняться квалифицированным специалистом.

https://youtube.com/watch?v=EeSqXE-HZYA

Антенна 4G – рейтинг

Оптимальный выбор антенны-усилителя для 4G сигнала основывается на отзывах пользователей:

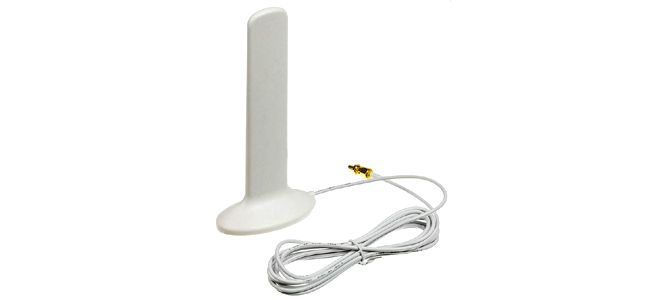

1. Huawei DS-4GW416-SMA M 3M-TS9 – всенаправленная, предназначенная для внутреннего использования, охватывает широкий диапазон частот, в комплекте идет магнитная подставка.
2. Huawei DS-4G7454W-TS9M3M – направленная, внешняя антенна с поддержкой технологии MIMO.
3. Huawei DS-4GW022-SMA M 3M-TS9 – всенаправленная, внутреннего типа, с широким диапазоном частот, включает магнитную подставку и переходник с разъема SMA на TS9.
4. PETRA BB 75 MIMO 2×2 – внешняя антенна, защищенная от влаги и низких температур, направленного типа с технологией MIMO.
5. Nitsa-5F MIMO широкополосная антенна – уличная антенна, поддерживающая различные частоты, благодаря технологии MIMO обеспечивает увеличение скорости на 100%.
6. KNA 27-1700/2700 BOX – параболическая антенна, максимально усиливающая сигнал, поддерживает широкий диапазон частот, легкая и устойчивая к ветровым нагрузкам.

Кабель для антенны 4G

После выбора антенны для усиления 4G сигнала необходимо подобрать соответствующий кабель, который также влияет на качество передачи сигнала. Для 4G антенн подходят кабели с импедансом 50 и 75 Ом, каждый из которых имеет свои плюсы и минусы. Кабель с импедансом 75 Ом отличается тонкостью и гибкостью, что упрощает его установку, однако он менее устойчив к внешним воздействиям, что может привести к ухудшению сигнала. В свою очередь, кабели на 50 Ом обеспечивают более стабильные сигналы, они могут иметь различную толщину и быть как с цельным, так и с многожильным сердечником. При выборе кабеля важно помнить, что чем длиннее кабель и больше количество соединений, тем хуже будет качество сигнала.

Антенна 4G – установка

Качество принимаемого сигнала во многом зависит от правильной установки антенны. Внутренняя всесторонняя антенна 4G может испытывать трудности с приемом сигнала в помещениях с бетонными или кирпичными стенами, а также с алюминиевой изоляцией. Внешняя антенна для 4G обычно устанавливается на крыше или фасаде здания, и ее рекомендуется размещать как можно выше. Это связано с тем, что кроны деревьев и высотные здания могут ослаблять сигнал. Чтобы определить наилучшее место для установки, выполните следующие шаги:

1. Поднимитесь на крышу, взяв с собой ноутбук и модем.
2. Подключите антенну к модему и ноутбуку.
3. Изменяя положение антенны и ее направление, проверяйте скорость интернета (используйте сервисы speedtest.net или 2ip.ru), чтобы найти оптимальный вариант.

https://youtube.com/watch?v=djrywLxE9xw

Настройка 4G антенны

Правильная настройка антенны для 4G интернета играет ключевую роль в получении стабильного и качественного сигнала. Чтобы оценить уровень сигнала, выполните следующие шаги:

• подключите антенну, модем и компьютер;
• введите в адресной строке браузера 192.168.8.1 или другой адрес, указанный в инструкции к антенне;
• перейдите на вкладку «Информация об устройстве».

Для более точной оценки качества сигнала можно воспользоваться и другими приложениями, такими как HiLink Tray. В некоторых случаях антенна 4G, работающая в режиме «Авто», может захватывать множество различных частот и постоянно переключаться между ними, что негативно сказывается на качестве сигнала. Чтобы избежать этой проблемы, рекомендуется протестировать разные частоты в ручном режиме и, выбрав наиболее подходящую, зафиксировать устройство на ней.

Антенна 4G своими руками

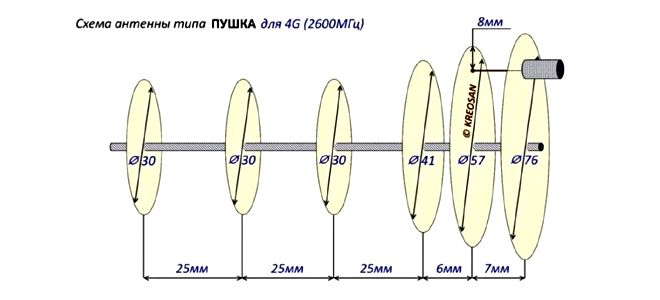

Создание эффективной 4G-антенны для модема своими руками – это отличный способ сэкономить на покупке готового устройства. Одной из самых популярных конструкций является антенна-пушка. Она состоит из шести медных круглых элементов, которые располагаются на определённом расстоянии друг от друга на стержне (размеры элементов зависят от частоты). Радиоволна усиливается на первых четырёх кругах антенны 4G, затем сигнал отражается от самого большого шестого круга и аккумулируется на пятом элементе, откуда он передаётся на адаптер через кабель.

Этапы сборки 4G-антенны:

1. Подготовьте необходимые компоненты: медные круги нужного диаметра с просверленными отверстиями в центре и в местах соединения с коаксиальными кабелями (на самых больших кругах). В отверстия коаксиального кабеля вставьте специальные разъемы.
2. Закрепите круги на стержне с помощью гаек, соблюдая заданное расстояние между ними.
3. Вставьте коаксиальный кабель в разъемы и припаивайте жилы ко второму кругу.
4. Антенна готова к использованию, подключите её к адаптеру через переходник.

Проблемы и решения при использовании антенн 4G

Использование антенн 4G может столкнуться с рядом проблем, которые могут негативно сказаться на качестве связи и скорости передачи данных. Одной из основных проблем является недостаточный уровень сигнала. Это может происходить из-за удаленности от базовой станции, наличия препятствий (зданий, деревьев, рельефа местности) или даже из-за плохих погодных условий. В таких случаях пользователи могут испытывать прерывания связи, низкую скорость интернета и нестабильное соединение.

Для решения этой проблемы можно использовать внешние антенны, которые способны усиливать сигнал. Такие антенны устанавливаются на крыше или в местах, где уровень сигнала выше. Они могут быть направленными или всенаправленными, в зависимости от требований пользователя и особенностей местности. Направленные антенны обеспечивают более сильный сигнал, но требуют точной настройки на базовую станцию, в то время как всенаправленные антенны обеспечивают более широкий охват, но с меньшей мощностью сигнала.

Еще одной распространенной проблемой является интерференция, которая может возникать из-за работы других электронных устройств или соседних сетей. Это может привести к снижению качества связи и увеличению задержек. Для минимизации интерференции рекомендуется использовать антенны с фильтрами, которые помогают уменьшить влияние нежелательных сигналов и улучшить качество связи.

Также стоит учитывать, что антенны 4G могут иметь разные характеристики, такие как коэффициент усиления, частотный диапазон и поляризация. Неправильный выбор антенны может привести к неэффективной работе системы. Поэтому перед покупкой антенны важно провести анализ условий эксплуатации и выбрать наиболее подходящую модель.

Наконец, стоит упомянуть о необходимости правильной установки антенны. Неправильное направление или высота установки могут значительно снизить эффективность работы антенны. Рекомендуется устанавливать антенну на высоте, где она будет находиться вне зоны препятствий, и направлять ее в сторону ближайшей базовой станции для достижения наилучшего результата.

Вопрос-ответ

Что такое 4G-антенна?

Внешняя (выносная) антенна 4G — это составной элемент системы усиления сигнала, который используется для приема и передачи данных. Она устанавливается на крыше или фасаде здания и соединяется с приемником сигнала посредством высокочастотного кабеля.

Можно ли использовать 4G-антенну для Wi-Fi?

Помимо антенны, вам понадобится 4G-модем/маршрутизатор для усиления сигнала 4G и создания Wi-Fi-соединения в вашем доме. Модем принимает сигнал 4G и распределяет его на устройства, использующие Wi-Fi. 4G-маршрутизатор может иметь один или два антенных разъема.

Что такое 4G простыми словами?

4G — мобильная связь четвёртого поколения (4 generation). От стандарта предыдущего поколения — 3G — отличается более высокой скоростью передачи данных. Позволяет скачивать файлы, загружать страницы и приложения на смартфонах за считанные секунды.

Как работает антенна простыми словами?

Основной принцип антенны заключается в том, что высокочастотный ток вокруг нее вызывает изменение электрического и магнитного полей. Согласно теории электромагнитного поля Максвелла, «изменение электрического поля создает магнитное поле, изменение магнитного поля производит электрическое поле», так что непрерывное.

Советы

СОВЕТ №1

Перед покупкой 4G антенны обязательно проведите анализ уровня сигнала в вашем районе. Используйте специальные приложения или онлайн-сервисы, чтобы определить, насколько сильный сигнал вы получаете от ближайших вышек. Это поможет выбрать антенну с нужными характеристиками.

СОВЕТ №2

Обратите внимание на тип антенны, который вам нужен. Существуют разные виды: направленные, ненаправленные и усилители сигнала. Направленные антенны лучше подходят для удаленных мест, где сигнал слабый, тогда как ненаправленные могут быть полезны в городских условиях с множеством вышек.

СОВЕТ №3

Убедитесь, что антенна совместима с вашим оборудованием. Проверьте, поддерживает ли ваш модем или роутер нужные частоты и стандарты, чтобы избежать проблем с подключением и получить максимальную скорость интернета.

СОВЕТ №4

Не забывайте о правильной установке антенны. Место установки имеет большое значение для качества сигнала. Установите антенну на высоте и в открытом пространстве, избегая препятствий, таких как деревья и здания, которые могут блокировать сигнал.
